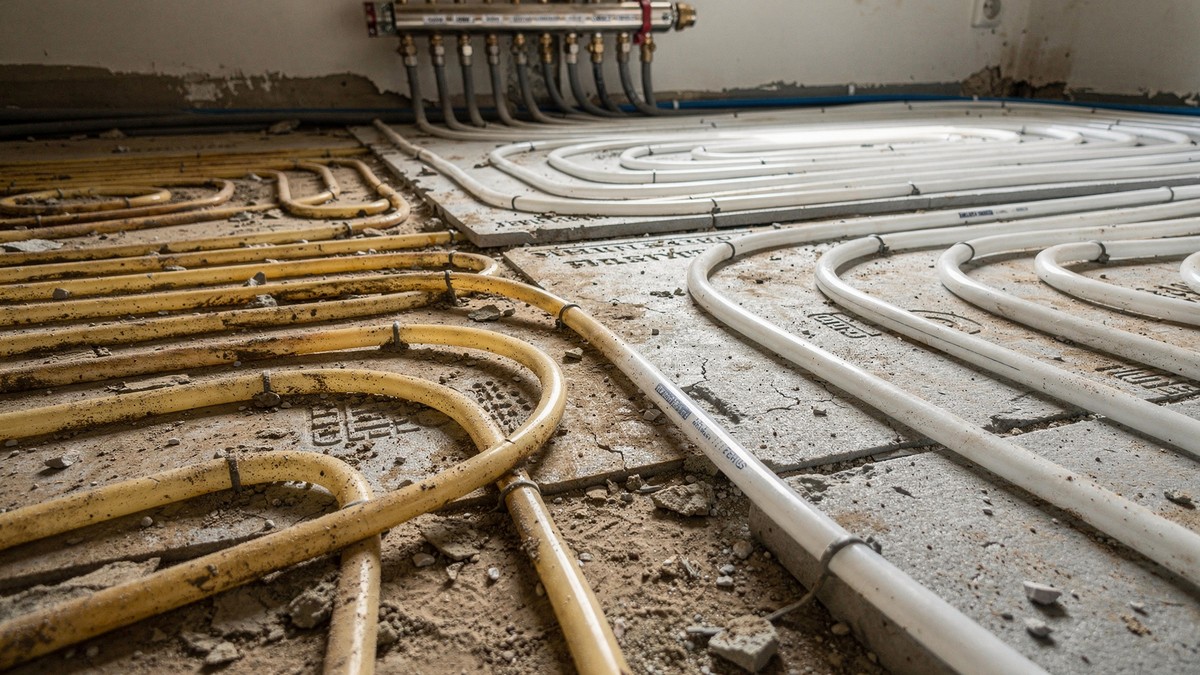

Тёплый пол включили, а в одной комнате он горячий, в другой чуть тёплый, в третьей холодный. Это одна из самых частых жалоб после первой осени с водяным тёплым полом. Причина редко в самом полу, чаще в том, как вода распределяется по контурам.
Эта статья поможет разобраться по шагам: понять, к какому типу относится ваша проблема, что проверить без инструментов, что можно сделать руками, а что лучше отдать мастеру. В конце есть список вопросов, которые стоит записать перед звонком, и ответы на частые вопросы.
Почему так бывает
Вода выбирает путь с наименьшим сопротивлением. Контуры разной длины имеют разное сопротивление: короткий контур пропускает много воды и греется сильно, длинный получает мало и остаётся прохладным. Если их не балансировали, получится именно так.
Представьте две дороги от одной развилки к одной точке. Одна прямая, другая с поворотами. Поток машин пойдёт в основном по прямой. С водой то же самое: она не «знает», что дальней комнате нужно столько же тепла. Равномерность создаёт не труба, а настройка коллектора.
Есть и второй механизм. Контур греет пол, отдавая тепло. Чем меньше воды проходит через контур, тем сильнее она остывает по пути. Поэтому в слабо промытом или недобалансированном контуре пол горячий у входа и холодный в конце. Это типичный признак нехватки расхода, а не поломки трубы.
Сначала поймите, какая у вас картина
Прежде чем что-то крутить, определите тип неравномерности. От этого зависит причина.
- Один контур целиком холодный, остальные горячие. Чаще всего воздух, закрытый сервопривод, закрытый клапан или сильно недобалансированный длинный контур.
- Все контуры слабо тёплые. Смотрите не на коллектор, а на источник: температура воды, насос, смесительный узел, мощность котла, настройки погодозависимой автоматики.
- Контур горячий в начале и холодный в конце. Мало расхода. Вода успевает отдать всё тепло на первых метрах.
- Горячая полоса и холодная полоса чередуются. Так бывает у змеевика, когда подающая и обратная трубы лежат рядом. Это нормально в пределах небольшой разницы. Если разница велика, смотрите расход и шаг укладки.
- Один контур горячий, остальные чуть тёплые. Короткий контур забирает почти всю воду. Нужна балансировка.
- Пол то греет, то остывает. Это уже про автоматику: термостат, сервопривод, гистерезис, работа насоса или котла.
Запишите свою картину. Она пригодится и вам, и мастеру.
Пять причин по порядку
1. Контуры не сбалансированы. На коллекторе у каждого контура есть регулировочный клапан или расходомер. Их настраивают так, чтобы длинные контуры получали больше воды, а короткие меньше. Без настройки вода идёт в основном по короткому.
2. Воздух в контуре. Воздушная пробка перекрывает часть трубы, и вода не идёт. Контур холодный целиком или греется только в начале. Воздух удаляют промывкой контура через коллектор, это работа на несколько часов.
3. Контуры разной длины в одной системе. Если один контур в два раза длиннее другого, проще всего пересчитать раскладку, но чаще это уже не меняют, а настраивают клапанами. Предельную длину контура определяет труба и насос, по паспорту.
4. Смесительный узел. Узел снижает температуру воды из котла до безопасной для пола. Если его термоголовка или насос работают неправильно, вода на коллектор идёт слишком холодная, и пол не прогревается совсем.
5. Забитые клапаны или фильтр. Грязь на входе коллектора или в расходомерах уменьшает поток по одному контуру. Это видно по тому, что расходомер показывает меньше, чем положено, при открытом клапане.
Дальше разберём каждую причину как проверку: что увидеть, что сделать, где остановиться.
Как отличить воздух от плохой балансировки
Эти две причины путают чаще всего, а лечатся они по-разному.
Признаки воздуха:
- слышно бульканье или шипение в трубах и на коллекторе;
- расходомер на контуре дрожит, показания «прыгают» или стоят на нуле при открытом клапане;
- контур остыл после слива воды или недавнего ремонта;
- после повышения давления или кратковременной промывки картина менялась;
- проблема появилась после заправки системы.
Признаки плохой балансировки:
- контур стабильно тёплый, но слабее соседних;
- расходомер показывает ровное, спокойное значение, просто меньше нужного;
- короткие контуры при этом горячие;
- проблема была с первого запуска и не менялась.
Если расходомер стоит на нуле при полностью открытом клапане и сервопривод открыт, подозревайте воздух или засор. Если показывает ровную небольшую цифру, подозревайте баланс.
Что такое расходомер на коллекторе и как его читать
На подающей гребёнке коллектора у каждого контура обычно стоит колба с поплавком и шкалой в литрах в минуту. Иногда шкала в литрах в час. Единицы смотрите на самой колбе.
Как пользоваться:
1. Дождитесь, когда система поработает хотя бы полчаса в обычном режиме.
2. Убедитесь, что все сервоприводы открыты, а термостаты требуют тепла. Иначе часть контуров закрыта и цифры не сравнить.
3. Запишите показание каждого контура. Лучше сфотографировать колбы вместе с номерами контуров.
4. Сверьте со схемой или проектом, если они есть. Там указана расчётная величина расхода на контур.
Если схемы нет, ориентируйтесь на логику: длинный контур большой комнаты должен получать не меньше, а чаще больше воды, чем короткий контур маленькой.
Пример расчёта: почему расход зависит от площади
Это иллюстрация с условными допущениями, а не расчёт для вашего дома. Реальные значения берите из проекта и паспорта оборудования.
Допущения:
- комната 12 м², на отопление пола нужно около 60 Вт на квадратный метр, всего 720 Вт;
- комната 20 м² с теми же 60 Вт на квадратный метр, всего 1200 Вт;
- желаемая разница между подачей и обраткой контура 5 °C.
Расход воды определяется простым соотношением: тепловая мощность делится на разницу температур и на теплоёмкость воды. В удобной форме расход в литрах в час примерно равен 0,86 умножить на мощность в ваттах и разделить на разницу температур в градусах.
- Для 720 Вт: 0,86 ? 720 / 5 даёт около 124 литров в час, то есть примерно 2 литра в минуту.
- Для 1200 Вт: 0,86 ? 1200 / 5 даёт около 206 литров в час, то есть примерно 3,4 литра в минуту.
Вывод для практики: большая комната должна получать заметно больше воды, чем маленькая. Если у вас расходомеры показывают одинаково на обоих контурах, а площади разные, большая комната будет отставать. И наоборот, если у короткого контура расход выше нужного, он перегреется, а длинный недополучит.
Те же допущения объясняют, почему разница температур между подачей и обраткой полезна как диагностика. Если у контура большая разница, например 10 °C и больше при той же мощности, воды мало. Если разница совсем маленькая, воды слишком много или тепла в этот контур почти не уходит. Допустимую разницу для вашей системы смотрите в паспорте и проекте.
Контуры разной длины: что с ними делать
Длина контура зависит от площади комнаты и шага укладки трубы. Иллюстрация: при шаге 15 см на каждый квадратный метр уходит порядка 6 с небольшим метров трубы. Тогда комната 12 м² потребует около 80 метров, а комната 20 м² около 130. Цифры приблизительные, точная длина зависит от схемы укладки и подводящих участков.
Из этого следует:
- у длинного контура выше гидравлическое сопротивление, значит при том же клапане воды он получит меньше;
- слишком длинный контур может не получить нужный расход вообще, даже при полностью открытом клапане, если насос или диаметр трубы на пределе;
- предельную длину контура для конкретной трубы и насоса указывает производитель, смотрите паспорт.
Что делать:
- если разница в длине умеренная, достаточно балансировки клапанами: длинные открыть полнее, короткие призакрыть;
- если один контур существенно длиннее, а при полном открытии он всё равно холодный, нужен гидравлический расчёт. Возможно, придётся разделить его на два контура или изменить раскладку;
- не пытайтесь «прижать» всё остальное до минимума, чтобы дать воду длинному контуру. Короткие контуры при этом перестанут греть, а общий расход упадёт ниже нормы.
Воздух в контуре: как проверить и что делать
Воздух попадает в систему при заправке, после ремонта, из подпитки, а также выделяется из воды при нагреве. Скапливается он в верхних точках и на изгибах.
Что проверить самому:
1. Прислушайтесь к коллектору и трубам рядом: бульканье, шипение, щелчки.
2. Проверьте, есть ли на коллекторе воздухоотводчики или краны Маевского. Если есть, осторожно стравите воздух до появления воды. Подставьте ёмкость и тряпку.
3. Проверьте давление в системе по манометру. Если оно упало, воздух мог зайти вместе с понижением давления. Допустимый диапазон смотрите по паспорту котла и системы.
4. Посмотрите на расходомер: колеблется ли поплавок.
Чего самому не делать:
- не открывайте сливные краны на коллекторе без понимания, куда пойдёт вода, и без возможности подпитки;
- не сливайте воду из котла, если это не предусмотрено инструкцией;
- не промывайте контур, повышая давление выше паспортного значения.
Полноценная промывка контура делается так: на коллекторе закрывают все контуры, кроме одного, и пропускают воду с принудительной подпиткой и сливом, пока из слива не выйдет вода без пузырьков. Затем переходят к следующему контуру. Нужны переходники для шланга и источник воды под давлением. Это работа на несколько часов, и делать её лучше мастеру, особенно если система заправлена антифризом.
Смесительный узел: как понять, что проблема в нём
Смесительный узел берёт горячую воду из котла и подмешивает остывшую воду из обратки, чтобы температура на коллекторе была ниже. Для водяного тёплого пола подача обычно заметно ниже, чем для радиаторов. Точные значения задаются проектом и паспортом пола.
Что проверить:
- Температура на подаче в коллектор. Измерьте её контактным термометром на трубе после узла или посмотрите на термометр узла, если он есть. Сравните с настройкой термоголовки.
- Работает ли насос. Корпус при работе слегка вибрирует, слышно тихое гудение. Если насос горячий, но тихий, возможно, он остановился или заклинил.
- Не застрял ли термоклапан. Если подача слишком холодная, а котёл при этом горячий, клапан узла может быть закрыт или не реагировать на головку.
- Не стоит ли на узле слишком низкая настройка. Иногда её меняют когда-то в шутку или по неопытности и забывают.
Если вода на коллектор приходит слишком холодной, все контуры будут холодными или слабо тёплыми. Картина «один контур горячий, другой холодный» при исправном узле на него не указывает. Тогда проверяйте баланс и воздух.
Забитые клапаны и фильтр
В новой системе после монтажа в трубах остаются окалина, стружка, остатки флюса. Со временем они оседают в самых узких местах: на фильтре перед коллектором, в расходомерах, в клапанах.
Признаки засора:
- расходомер показывает меньше при полностью открытом клапане;
- поплавок залипает;
- контур остывает постепенно за несколько недель или сезонов, а не сразу;
- на входе коллектора, на сетчатом фильтре, скапливается грязь.
Что можно сделать самому:
1. Перекройте шаровые краны, которые отсекают фильтр. Если их нет, самому лучше не трогать: придётся сливать систему.
2. Аккуратно открутите колпак фильтра над ёмкостью. Выньте сетку, промойте водой, поставьте обратно.
3. Не используйте острые предметы для чистки сетки, они повредят ячейки.
Чистку расходомеров и клапанов, при которой нужно разбирать коллектор, оставьте мастеру.
Сервоприводы и термостаты: простые причины, которые часто упускают
Иногда контур холодный просто потому, что ему не разрешили греть.
- Сервопривод закрыт. Под каждым клапаном обычно стоит электротермический привод. Без команды он закрыт. Проверьте, горит ли индикатор, тёплый ли корпус при включённом термостате, виден ли шток в рабочем положении. Не нажимайте на привод с усилием.
- Комнатный термостат стоит неправильно. Если термостат установлен на солнечной стене или рядом с батареей, он быстро «получает» нужную температуру и закрывает контур. Пол при этом остаётся холодным или едва тёплым.
- Сбиты настройки. Заданная температура может быть ниже комнатной, и контур не включается. Проверьте уставку.
- Не подключён провод. После ремонта привод может остаться без питания.
- Режим «отпуск» или «ночной». Особенно на программируемых термостатах.
Эти проверки занимают несколько минут и не требуют инструментов. Начинайте с них.
Что можно сделать самому
- Посмотрите на коллектор: у каждого контура есть расходомер или кран. Запишите, какие положения у открытых и закрытых контуров.
- Проверьте, что сервоприводы на подающей гребёнке не закрыты из-за сбитого комнатного термостата.
- Убедитесь, что насос коллектора работает, а смесительный узел греет воду до нужных значений.
Не надо крутить регулировочные клапаны «на глаз», без записи исходных положений: потом вы не вернёте всё обратно.
Простая пошаговая проверка за один вечер
Если хотите пройтись по всему списку, вот последовательность, которая не требует инструментов, кроме термометра и телефона.
1. Сфотографируйте коллектор целиком. Расходомеры, клапаны, сервоприводы, манометр, термометры. Это ваша точка отсчёта.
2. Запишите картину. Какие комнаты греются, какие нет, насколько. Лучше в виде простого списка: комната, контур, горячий, тёплый или холодный.
3. Проверьте термостаты. Уставка выше текущей температуры? Привод открылся?
4. Подождите полчаса при включённой системе, потом перепроверьте.
5. Измерьте температуру подачи и обратки каждого контура. Контактным или инфракрасным термометром на трубе у коллектора. Запишите.
6. Сравните показания расходомеров. Они должны соответствовать длине и площади контуров.
7. Прислушайтесь к воздуху. Бульканье, шипение, дрожание поплавка.
8. Проверьте давление и температуру в узле.
9. Отправьте мастеру записи и фото. Ему этого хватит, чтобы заранее понять, что везти с собой.
Не крутите клапаны, не меняйте настройки котла и не сливайте систему в рамках этой проверки. Её цель собрать данные.
Типовые ошибки, которые делают хуже
- Открыть все клапаны на максимум. Кажется, что так вода пойдёт везде. На деле короткие контуры забирают ещё больше, а длинные остаются голодными.
- Поднять температуру котла. Пол при этом может перегреться в «хороших» контурах, а в холодном всё равно не будет расхода. Кроме того, высокая температура подачи вредна для напольного покрытия и стяжки.
- Закрыть «лишние» контуры, чтобы остальным досталось больше. Это не балансировка, а перекос. Нарушается работа насоса, растёт шум, падает общая эффективность.
- Менять положения клапанов без записи. Потом невозможно вернуться к рабочему состоянию.
- Промывать контур под большим давлением. Можно повредить соединения и расходомеры.
- Лечить воздух добавлением воды без стравливания. Воздух остаётся и скапливается заново.
- Грубо нажимать на сервоприводы и клапаны. Они рассчитаны на лёгкое усилие, ломаются легко.
Техника безопасности
- Вода в системе может быть горячей. На коллектор пола она приходит заметно холоднее, чем в радиаторном контуре, но трубы до смесительного узла и сам котёл могут обжечь.
- Если у вас газовый котёл, к газовой части не прикасайтесь вообще. При запахе газа не включайте свет и электроприборы, откройте окна, выйдите из дома и звоните в аварийную газовую службу по номеру 104 или 112.
- Давление выше паспортного значения опасно для соединений и предохранительного клапана. Если стрелка манометра ушла за красную зону или клапан сбрасывает воду, отключите нагрев по инструкции котла и вызывайте мастера.
- При стравливании воздуха подставляйте ёмкость. Струя воды под давлением может быть горячей.
- Если на коллекторе стоят электроприводы и насос, любые работы с электрикой отключайте от питания. Не лазьте мокрыми руками.
- Не вскрывайте узлы котла без допуска.
- Если система заправлена антифризом, вода из неё не должна попадать на кожу и в канализацию без понимания состава. Смотрите паспорт теплоносителя.
- Не сливайте систему без инструкции: вместе с водой уйдёт давление, и придётся снова заправлять и удалять воздух.
Когда нужен мастер
- Воздух в контуре, который не уходит.
- Нужна балансировка с замером расхода.
- Смесительный узел работает неправильно.
- Контуры разной длины, и один из них не прогревается даже на полном открытии.
Дополнительно вызывайте мастера, если:
- на коллекторе или в трубах есть течь;
- насос шумит, греется или не запускается;
- давление в системе падает без видимой причины;
- система заправлена антифризом, и вы не знаете концентрацию;
- после ваших действий стало хуже, а исходные положения не записаны.
Частые вопросы
Нормально ли, что в одной комнате пол теплее, чем в другой?
Небольшая разница нормальна: зависит от площади окон, наружных стен, покрытия пола и мебели. Если разница ощутима босой ногой и держится неделями, это повод проверять баланс.
Почему пол горячий у входа в комнату и холодный у дальней стены?
Контур отдаёт тепло по пути, и вода остывает. Если разница заметная, воды протекает мало: смотрите расход и воздух. Небольшая разница между началом и концом контура при этом нормальна.
Можно ли самому сбалансировать контуры?
Можно грубо, если у вас есть расходомеры и значения расхода из проекта. Записываете исходные положения, меняете клапаны понемногу, ждёте, пока система стабилизируется, и сверяете расход с расчётным. Без проекта и замеров точная балансировка не получится, лучше обратиться к мастеру.
Поможет ли увеличить температуру воды?
Часто нет. Если проблема в расходе или воздухе, повышение температуры только перегреет «хорошие» контуры. К тому же для пола есть ограничения по температуре подачи и по поверхности, смотрите паспорт пола и покрытия.
Нужно ли после первого запуска что-то перенастраивать?
Да, полезно после первого сезона пройтись по системе: проверить воздух, сверить расход и температуру обратки, убедиться, что фильтр чистый. В новой системе оседает остаточный мусор.
Почему расходомер показывает ноль, а сервопривод открыт?
Возможны воздух, засор, застрявший поплавок или закрытый регулировочный клапан. Проверьте, что клапан открыт, прислушайтесь к воздуху. Если не помогло, нужен мастер.
Как часто надо обслуживать коллектор?
Периодичность зависит от оборудования и качества воды, смотрите паспорт и рекомендации производителя. Минимум раз в сезон полезно осматривать коллектор, фильтр и приводы.
Из-за чего пол может остыть через пару лет, хотя всё работало?
Типичные причины: постепенный засор фильтра и расходомеров, скопившийся воздух, износ термоголовки или насоса смесительного узла, сбитые настройки.
Что вы увидите и услышите: быстрые признаки по каждой причине
Чтобы не гадать, сопоставьте наблюдения с причиной.
- Бульканье, шипение, дрожащий поплавок. Воздух. Особенно если шум усиливается при запуске насоса.
- Поплавок стоит на одной небольшой цифре и не двигается. Нехватка расхода из-за баланса или частичного засора.
- Поплавок на нуле при открытом клапане и тёплом корпусе привода. Засор, залипший поплавок или закрытый клапан.
- Подача на коллектор почти не тёплая, котёл горячий. Смесительный узел: клапан, головка или насос.
- Привод холодный, индикатор не горит. Термостат не даёт команду или нет питания.
- Обратка контура почти такая же горячая, как подача. Воды слишком много или тепло в этот контур почти не уходит.
- Обратка почти холодная, подача горячая. Воды мало, она успевает остыть.
Измеряйте температуру одним и тем же прибором в одних и тех же точках, чтобы сравнение было честным.
Пределы совета
Статья описывает общие принципы работы водяного тёплого пола и безопасные проверки. Она не заменяет очной диагностики: без осмотра коллектора, замера расхода и температур нельзя гарантировать, что причина именно та, которая описана выше. Цифры в примерах это иллюстрация, а не рекомендация для вашего дома. Любые значения давления, температуры, длины контура и расхода берите из паспорта и проекта вашей системы.
На чём основан текст
- Общие законы гидравлики и теплопередачи: вода идёт по пути меньшего сопротивления, отдаваемая мощность зависит от расхода и разности температур.
- Инструкции и паспорта изготовителей котла, насоса, коллектора, смесительного узла и трубы: допустимые температуры, давление и длина контура определяются ими, смотрите документацию вашей модели.
- Действующие нормы по отоплению и тёплым полам, на которые опирается проект. Конкретные значения в тексте не приводятся, их нужно сверять с проектом.
- Текст не заменяет проекта, гидравлического расчёта и осмотра специалиста.
Что записать перед звонком
- Сколько контуров и какие комнаты они обслуживают.
- Какие контуры горячие, тёплые и холодные.
- Что показывают расходомеры на коллекторе.
- Какая температура воды на подаче и обратке.
- Есть ли воздух: бульканье, шум в трубах.
Если получится, добавьте: когда проблема появилась (с первого запуска, после ремонта, постепенно), есть ли схема или проект, чем заправлена система (вода или антифриз), и сфотографируйте коллектор целиком.
Напишите в комментариях, сколько у вас контуров и какие из них холодные: подскажу, с чего начать проверку.
Диагностика и обслуживание систем отопления в Ярославле и области: ОВиК ПРО, +7 (4852) 62-00-13, ovikpro.ru.
