Водяной тёплый пол под ключ включает расчёт контуров, подготовку основания с утеплителем, укладку трубы, коллектор со смесительным узлом, проверку системы давлением, стяжку и настройку температуры. Большинство проблем с тёплым полом закладывается до стяжки: после неё исправить ошибку можно только вскрытием пола.
Ниже по шагам, что входит в работу, на что смотреть в смете и какие ошибки встречаются чаще всего.
Как устроен водяной тёплый пол
По трубам в стяжке течёт тёплая вода из котла. Её температура ниже, чем в радиаторах, поэтому между котлом и полом ставят смесительный узел: он подмешивает остывшую воду из обратки, чтобы в пол шла вода нужной температуры. Коллектор раздаёт воду по контурам, у каждого контура свой кран или привод, а на гребёнке стоят расходомеры, по которым контуры балансируют.
Под трубой лежит утеплитель, чтобы тепло уходило вверх, в комнату. Без него часть тепла греет грунт или перекрытие. Поверх трубы делают стяжку, затем чистовое покрытие.
Что входит в работу под ключ
- Расчёт. Шаг укладки, длина и число контуров, температура подачи. Считают по теплопотерям помещений и покрытию пола.
- Подготовка основания. Ровное основание, гидроизоляция при необходимости, утеплитель, демпферная лента по периметру комнат (она компенсирует расширение стяжки).
- Укладка трубы. Чаще всего сшитый полиэтилен (PEX) или металлопластик. Каждый контур одним цельным куском трубы, без соединений в стяжке.

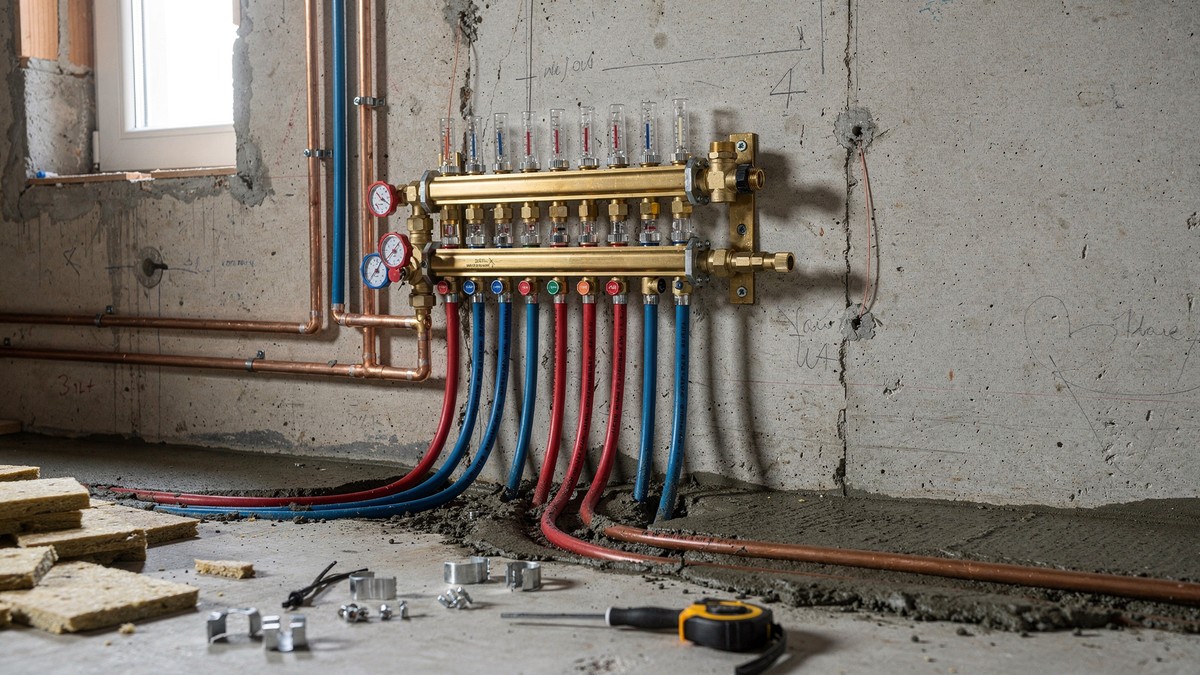

- Коллектор и смесительный узел. Коллекторный шкаф, гребёнка с расходомерами, насосно-смесительная группа, термостатический или погодозависимый регулятор.
- Опрессовка. Систему проверяют давлением до заливки стяжки и оставляют под давлением во время заливки, чтобы заметить повреждение трубы сразу.
- Стяжка. Заливают по технологии производителя смеси, с выдержкой до набора прочности.
- Пусконаладка. Плавный первый запуск, балансировка контуров по расходомерам, настройка регулятора и комнатных термостатов.
Узнать, сколько выйдет тёплый пол в вашем доме, можно на странице монтажа тёплого пола ОВиК ПРО.
От чего зависит смета
- Площадь и число помещений. Каждая комната со своим режимом означает отдельный контур и выход на коллекторе.
- Утеплитель. Пол по грунту требует более толстого утепления, чем пол на перекрытии второго этажа.
- Тип регулирования. Простой термостатический смесительный узел дешевле. Погодозависимая автоматика и термостаты в каждой комнате стоят дороже, зато точнее держат температуру.
- Совмещение с радиаторами. Если в доме есть и радиаторы, и тёплый пол, котельная должна выдавать два температурных режима. Это влияет на обвязку котла.
- Кто делает стяжку. Иногда её заливает другая бригада, и важно заранее договориться, кто отвечает за трубу во время заливки.
Цену тёплого пола за метр назвать заранее сложно: она меняется от утепления, регулирования и состава котельной. Её считают после замера по плану дома.
Где ошибаются чаще всего
- Один длинный контур на большую комнату. Слишком длинный контур плохо прокачивается, и дальний конец пола остаётся холодным. Длину контуров считают при проектировании и сверяют с рекомендациями производителя трубы.
- Нет утеплителя или он слишком тонкий. Тепло уходит в грунт, котёл работает больше, а пол прогревается медленно.
- Соединения трубы в стяжке. Любое соединение под бетоном становится риском протечки, которую не найти без вскрытия.
- Нет демпферной ленты. Стяжка при нагреве расширяется, упирается в стены и трескается.
- Стяжку заливают без давления в трубе. Если трубу повредили во время заливки, это видно только после запуска, когда пол уже закрыт.
- Пол разогревают сразу после заливки. Быстрый нагрев сырой стяжки даёт трещины. Первый запуск делают плавно и после выдержки по технологии смеси.
- Не учитывают покрытие. Толстый ковролин или массивная доска работают как утеплитель сверху. Под такое покрытие контур рассчитывают иначе, а некоторые покрытия на тёплый пол класть нельзя. Это указано в инструкции к покрытию.
- Нет балансировки. Контуры разной длины без настройки расходомеров греют неравномерно: в одной комнате жарко, в соседней прохладно.
Порядок работ на объекте
1. Замер и план помещений, выбор покрытий пола в каждой комнате.
2. Расчёт контуров и места под коллектор.
3. Подготовка основания и утепление.
4. Укладка трубы и монтаж коллектора.
5. Опрессовка, заливка стяжки под давлением, выдержка.
6. Подключение к котельной, плавный запуск, балансировка, настройка автоматики.
Частые вопросы
Можно ли сделать тёплый пол без смесительного узла?
Если котёл и вся система работают только на тёплый пол и котёл умеет держать низкую температуру подачи, отдельный смесительный узел иногда не нужен. Это решают по паспорту котла и схеме котельной. В доме, где есть ещё радиаторы или бойлер, без узла пол получит слишком горячую воду.
Тёплый пол на втором этаже по деревянным перекрытиям: можно?
Можно, но с другой технологией: вместо мокрой стяжки применяют сухие системы с распределительными пластинами. Выбор зависит от прочности перекрытия и инструкции производителя системы.
Хватит ли одного тёплого пола, чтобы отопить дом?
Зависит от теплопотерь дома и площади, которую можно занять контурами. В хорошо утеплённом доме пол справляется сам. Если расчёт показывает нехватку, добавляют радиаторы, например у больших окон.
Что подготовить к замеру?
План дома, решение по покрытиям пола в каждой комнате, тип котла или планы по нему, высоту, которую можно отдать под пирог пола.
Чего этот текст не покрывает
Электрический тёплый пол, выбор конкретной марки трубы и смеси для стяжки, расчёт теплопотерь вашего дома. Шаг укладки, длина контуров и температура подачи считаются по проекту и инструкциям производителей трубы, стяжки и покрытия.
На чём основан текст
- Текст обобщает общедоступные инструкции производителей трубных систем, смесительных узлов и смесей для стяжки. Параметры вашего оборудования сверяйте с его паспортом.
