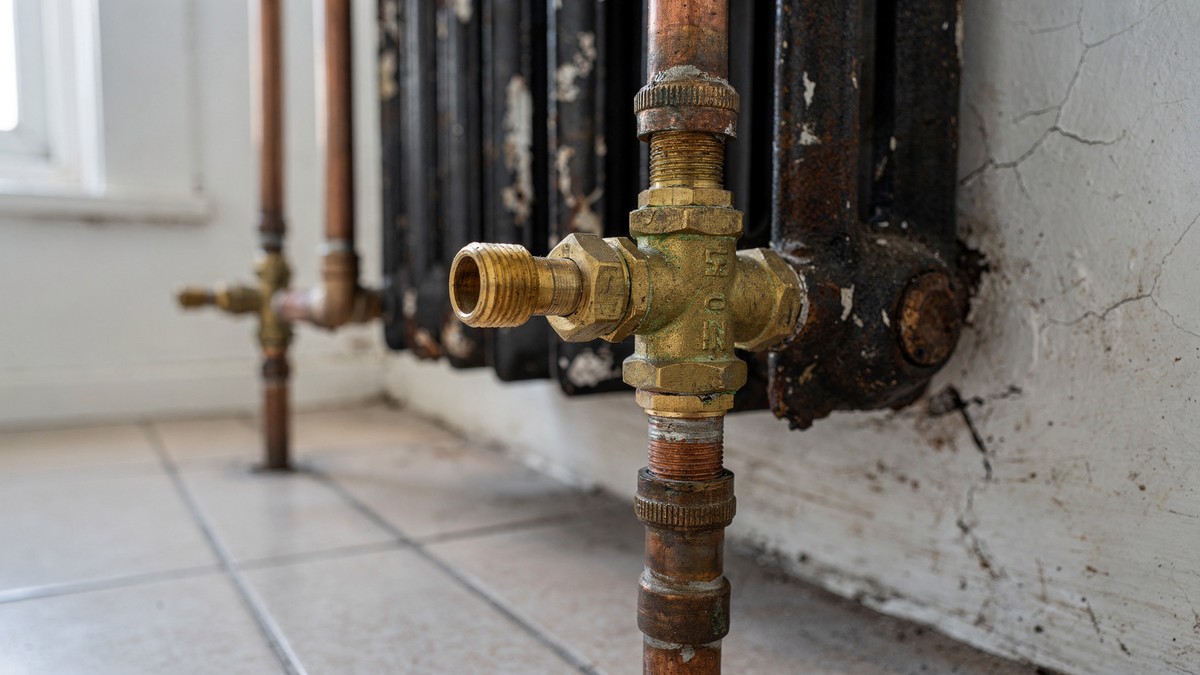

Выбор схемы подключения радиатора зависит от типа системы и длины прибора. Боковое подключение (подача сверху, обратка снизу с одной стороны) подходит для большинства двухтрубных систем и коротких радиаторов. Диагональное (подача сверху с одной стороны, обратка снизу с противоположной) выбирают для длинных приборов. Нижнее нужно, когда трубы скрыты в полу, но у него теплоотдача обычно ниже заявленной, и в однотрубной системе без байпаса такая схема часто даёт холодные секции.
Ниже разобраны три схемы: как в каждой движется теплоноситель, где она работает хорошо, где теряет эффективность и что проверить до покупки и монтажа. Конкретные цифры теплоотдачи для вашей модели указаны в паспорте изготовителя, в тексте они не приводятся намеренно.
Боковое подключение: стандарт для большинства систем

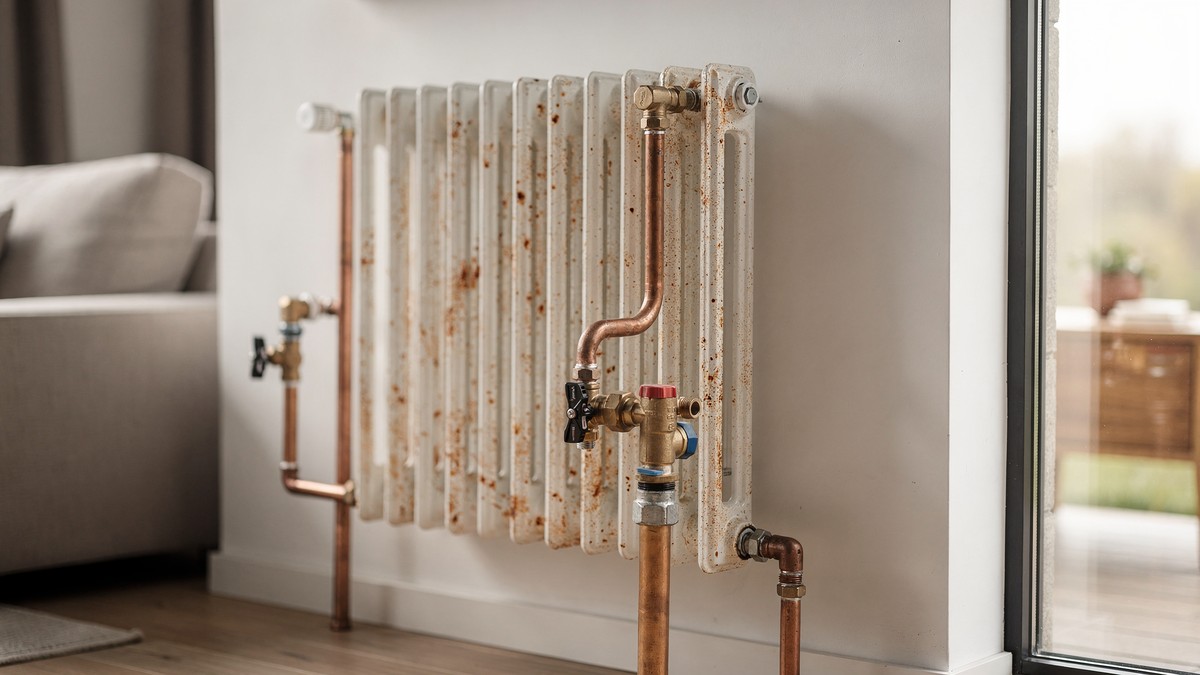

Боковое (одностороннее) подключение: подача и обратка заходят с одной стороны радиатора, подача сверху, обратка снизу. Для двухтрубных систем это базовая схема, и именно для неё производители обычно приводят номинальную теплоотдачу в каталогах.
Горячий теплоноситель входит в верхний коллектор, проходит по секциям или каналам сверху вниз, остывает и выходит через нижний патрубок. Горячая вода легче холодной, поэтому она сама стремится вверх, а остывшая опускается вниз: направление движения совпадает с естественной конвекцией. Радиатор прогревается без холодных зон, а потери теплоотдачи относительно расчётных у такой схемы минимальны.
Где работает хорошо:
- двухтрубные системы с принудительной циркуляцией;
- радиаторы небольшой и средней длины;
- квартиры в многоэтажках, где схема подключения уже задана стояками.
Ограничение: у очень длинных радиаторов боковое подключение начинает проигрывать. Дальние от входа секции получают теплоноситель уже остывшим, и температура их поверхности заметно ниже, чем у ближних. Это видно на ощупь: ближняя к подаче часть горячая, дальний край тёплый или едва тёплый. Особенно заметно в больших комнатах, где вдоль стены стоит длинный прибор. Границу длины, после которой нужна диагональ, производитель указывает в паспорте или в инструкции по подключению конкретной серии.
Диагональное подключение: выбор для длинных радиаторов
Диагональная схема: подача сверху с одной стороны, обратка снизу с противоположной. Теплоноситель проходит через весь радиатор по диагонали, и путь воды внутри прибора самый длинный из трёх схем.
Это типовое решение для длинных секционных радиаторов и для приборов, у которых прогрев дальнего края при боковой схеме недостаточен. По паспортным данным производителей диагональная схема даёт теплоотдачу на уровне бокового подключения, а на длинных приборах обеспечивает более равномерный прогрев по всей длине.
Диагональное подключение обычно выбирают в двух случаях:
1. Длинные радиаторы в частных домах и просторных комнатах. Чем длиннее прибор, тем сильнее разница температур между ближним и дальним краем при боковой схеме. Диагональ выравнивает её.
2. Двухтрубные системы с активной циркуляцией. Когда насос создаёт заметный поток, диагональная схема помогает теплоносителю пройти через весь прибор, а не только через ближние секции.
Минус диагонального подключения: монтаж сложнее. Трубы нужно развести к противоположным торцам радиатора, значит, работы больше, а труб и фитингов уходит больше, чем при боковой схеме. Точный объём работ и расход материалов зависят от разводки в конкретном помещении.
Нижнее подключение: когда трубы спрятаны в полу
Нижнее подключение: оба патрубка выведены снизу радиатора, трубы уходят в пол или идут вдоль плинтуса. С точки зрения интерьера это самая аккуратная схема: коммуникации почти не видны.
За внешний вид платят теплоотдачей. Горячий теплоноситель попадает в нижнюю часть радиатора, а тёплая вода стремится вверх, и без специальной конструкции верхняя часть прибора прогревается хуже. Паспорт радиатора с нижним подключением обычно содержит поправку на схему подключения. Если вы подбираете прибор по требуемой мощности, учитывайте её, иначе в мороз он не даст нужного тепла.
Чтобы уменьшить потери, производители выпускают радиаторы, рассчитанные именно на нижнее подключение: например, стальные панельные модели со встроенным клапаном (их часто называют вентильными, или радиаторами с нижним подключением) и секционные приборы с удлинителем потока. Удлинитель потока это трубка внутри, которая направляет горячую воду в верхнюю часть радиатора. Такие модели обычно дороже обычных, но заявленную мощность вы получаете уже с учётом схемы.
Что сравнить при выборе радиатора с нижним подключением:
- есть ли у модели встроенный клапан или место под термостатическую головку;
- входит ли в комплект удлинитель потока или он докупается отдельно;
- какая мощность указана в паспорте именно для нижнего подключения, а не для бокового;
- допускает ли производитель такое подключение в однотрубной системе.
Для однотрубных систем нижнее подключение без байпаса и без указаний производителя в инструкции лучше не выбирать: высок риск холодных секций.
Однотрубные системы: отдельная история
В старом жилом фонде, в том числе в домах Ярославля, встречаются однотрубные системы отопления, известные как «ленинградка» и её разновидности. Труба идёт по периметру и последовательно проходит через радиаторы, поэтому каждый следующий прибор получает воду, уже остывшую в предыдущих.
Для однотрубных систем требования к подключению жёстче:
Боковое подключение в однотрубной системе без байпаса. Весь теплоноситель идёт через радиатор и только потом дальше по контуру. Каждый следующий радиатор в ветке получает более холодную воду, а регулировка одного прибора влияет на всю ветку: прикрыли кран, и вода пошла хуже к соседям.
Решение для однотрубной системы: диагональное или боковое подключение с байпасом. Байпас это перемычка между подачей и обраткой у радиатора. Часть теплоносителя идёт через прибор, часть мимо него. Терморегулятор или кран на радиаторе уменьшает поток через прибор, но не перекрывает движение воды по всей ветке. Диаметр байпаса и тип клапана определяются расчётом и инструкцией производителя арматуры.
Важно для квартиры в многоэтажном доме: стояк и общедомовая система принадлежат дому. Врезка байпаса, замена стояковых участков и перенос радиаторов требуют слива теплоносителя и согласования с управляющей организацией. Выполнять такие работы самостоятельно нельзя, их делает специалист по договорённости с обслуживающей организацией в межсезонье.
Что реально влияет на выбор схемы в вашем доме
Перед выбором схемы стоит проверить три параметра.
Тип системы. Двухтрубная с принудительной циркуляцией: боковое или диагональное. Однотрубная: только с байпасом, по указаниям производителя прибора. Система со скрытой разводкой в полу: нижнее подключение, лучше с радиатором, предназначенным именно для такой схемы.
Длина радиатора. Для коротких приборов хватает бокового подключения. Для длинных смотрите рекомендацию в паспорте серии: часто там прямо указано, с какой длины предпочтительна диагональ.
Требования к интерьеру. Если трубы нужно спрятать, выбирайте нижнее подключение вместе с радиатором, рассчитанным на него. Обычный боковой радиатор, переделанный на нижнее подключение через переходники, может греть заметно слабее паспортной мощности.
Отдельный вопрос: давление в системе. Рабочее и опрессовочное давление зависит от дома и системы: в многоквартирном доме его сообщит управляющая организация, в частном доме оно определяется проектом и настройками котла и насосной группы. Радиатор, трубы, фитинги и арматура должны быть рассчитаны на давление не ниже рабочего с запасом, это указано в паспорте каждой детали. Не выбирайте фитинги по виду: проверяйте маркировку и паспорт.
Типичные ошибки при самостоятельном монтаже:
- нижнее подключение в однотрубной системе без байпаса: верхние секции остаются холодными;
- подача и обратка перепутаны местами, например, подача подведена снизу вместо верхнего патрубка: теплоотдача падает, а прибор прогревается неравномерно;
- подключение не по схеме, указанной в паспорте: производитель не гарантирует заявленную мощность;
- нет крана Маевского или автоматического воздухоотводчика: в радиаторе скапливается воздух, образуются воздушные пробки и верх прибора не греется.
Как проверить схему на готовом радиаторе в отопительный сезон: осторожно коснитесь трубы подачи и трубы обратки и сравните с поверхностью радиатора. Подача должна быть заметно горячее обратки. Если верх радиатора холодный, а низ горячий, причина чаще всего в воздухе (спустите его краном Маевского) или в неправильной схеме. Если радиатор холодный целиком, это уже вопрос к системе в целом. Берегитесь ожога: трубы подачи могут быть очень горячими.
Сроки и стоимость монтажа
Точные сроки и цену монтажа радиатора называет специалист после осмотра: они зависят от схемы, материала труб, состояния стен и пола и объёма сопутствующих работ.
Что увеличивает трудозатраты, от меньшего к большему:
- боковое подключение к готовым или открытым трубам: самый короткий вариант;
- диагональное подключение: трубы разводят к противоположным торцам радиатора, поэтому работы больше;
- нижнее подключение со скрытой разводкой в полу: нужны штробы или работа с конструкцией пола;
- монтаж байпаса в однотрубную систему: отдельная операция сверх подключения самого прибора.
Из чего складывается стоимость: работа по монтажу, расходные материалы на узел подключения (фитинги, кронштейны, кран Маевского, запорная и регулирующая арматура), а при необходимости слив и заполнение системы. Просите смету с разбивкой по позициям, чтобы сравнивать предложения.
На чём основан текст
- Общеизвестные принципы работы водяного отопления: конвекция, направление движения теплоносителя, назначение байпаса и воздухоотводчика.
- Общие рекомендации производителей радиаторов по схемам подключения. Конкретные цифры теплоотдачи, допустимые схемы и давление нужно брать из паспорта и инструкции вашей модели.
- Опыта и замеров компании в тексте нет: это справочный материал редакции.
- Дата сверки текста: октябрь 2026.
Пределы совета
Чего этот текст не покрывает: марку и состояние вашего оборудования, проект системы, давление и температуру теплоносителя в вашем доме, особенности трубной разводки. Выбор схемы для конкретного объекта подтверждает специалист по паспорту прибора и по проекту. Работы на стояках многоквартирного дома, слив системы и врезки выполняет специалист по согласованию с управляющей организацией.
