Газовому котлу нужен газ, но управляет им электроника, а воду по системе гонит насос. Когда свет пропадает, горелка гаснет, насос встаёт, и дом начинает остывать. Летом это неприятность, в мороз это риск для радиаторов и труб. Поэтому ИБП для котла покупают почти все, и почти все сначала берут «обычный» с коробкой, на которой написано «для котла».
Надписи на коробке недостаточно. Ниже: что снять с шильдиков, какие ИБП котлу не подходят, как посчитать время работы самому, как проверить связку без риска, что делать самому, а что оставить мастеру. Все цифры в примерах это иллюстрации с видимыми допущениями. Ваши значения берите из паспортов.
Почему котёл вообще зависит от розетки
Горелка работает на газе, но вокруг неё много электрики. Плата управления следит за температурой, включает розжиг, контролирует пламя. Вентилятор в закрытой камере сгорания подаёт воздух и выводит дымовые газы. Циркуляционный насос гонит теплоноситель. Трёхходовой клапан переключает отопление и горячую воду.
Без питания встаёт всё сразу. Газовый клапан закрывается: это защита, и она должна срабатывать. Котёл не «ломается», он безопасно останавливается. Но дом при этом лишается и тепла, и защиты от замерзания: функция антизамерзания котла тоже работает от сети.
Исключение составляют неэлектрические схемы: старые напольные котлы с атмосферной горелкой и системой с естественной циркуляцией, где вода идёт по трубам самотёком. Если у вас именно такая схема, ИБП может не понадобиться. Но если на котле есть дисплей, вентилятор или насос, он зависим от электричества. Определить просто: вынимаете вилку, и если что-то гаснет, значит, зависим.
Что снять с шильдиков
Нужны три числа и одно свойство:
- электрическая мощность котла в ваттах: в паспорте она указана отдельно от тепловой, обычно это порядка десятков ватт;
- мощность насоса: на его шильдике, часто несколько режимов скорости, берём максимальный;
- число насосов: если есть насос на котле и насос на тёплый пол или бойлер, складываем;
- тип управления: есть ли комнатный термостат или блок управления, который тоже питается от сети.
Сумма даёт рабочую нагрузку. Но при пуске насос потребляет заметно больше, чем в работе, поэтому ИБП берут с запасом по мощности, а не впритык.
Сфотографируйте шильдики и сохраните снимки в телефоне. Они пригодятся и при покупке, и при звонке мастеру. Шильдик котла обычно на нижней или боковой панели либо внутри под крышкой. Шильдик насоса на корпусе электродвигателя. Если надпись стёрта, ищите модель в паспорте.
Отдельно найдите в паспорте котла раздел про электрическое подключение. Там указано напряжение, частота, допустимое отклонение напряжения и, часто, требование к заземлению и полярности. Это ваш главный документ при выборе ИБП.
Ватты и вольт-амперы: как не ошибиться в мощности ИБП
На ИБП мощность указывают в двух единицах: ВА (полная мощность) и Вт (активная). Нагрузку котла вы знаете в ваттах. Сравнивать её надо с ваттами ИБП, а не с вольт-амперами.
Отношение ватт к вольт-амперам называют коэффициентом мощности. У разных моделей он разный, у части ИБП для компьютеров он заметно меньше единицы. Поэтому ИБП на 1000 ВА не обязательно отдаёт 1000 Вт. Цифра в ваттах должна быть в паспорте. Если её нет, считайте, что мощность в ваттах существенно ниже мощности в ВА, и уточняйте у продавца письменно.
Ещё один нюанс: насос с электродвигателем при пуске берёт кратковременный ток выше рабочего. Электроника ИБП на этот бросок реагирует: слабая модель уходит в перегрузку и отключается. Поэтому порядок такой:
1. Сложите рабочую мощность котла и всех насосов.
2. Добавьте запас: ориентир от трети до половины сверху, точнее смотрите паспорт ИБП и котла.
3. Сравните итог с мощностью ИБП в ваттах.
Почему часть ИБП котлу не подходит
Первое: форма сигнала. Дешёвые ИБП на выходе от батареи дают «ступенчатую» синусоиду, и электроника котла с ней может работать с ошибками или не включаться. Для котла ищут ИБП с чистой синусоидой на выходе от батареи, и это свойство должно быть в паспорте ИБП, а не в рекламе.
Второе: фаза и нейтраль. Многие газовые котлы чувствительны к тому, какой провод фаза, а какой ноль. Часть ИБП при переходе на батарею меняет схему так, что котёл «не видит» пламя и уходит в ошибку. В инструкции котла обычно сказано, какие источники питания допустимы; её стоит открыть до покупки.
Третье: заземление. Если в доме нет нормального заземления, ИБП и котёл надо подключать по схеме, которую допускает производитель котла. Это вопрос к электрику и к паспорту, а не к советам из комментариев.
Четвёртое: режим работы. Многие ИБП для компьютеров рассчитаны на то, чтобы продержаться несколько минут и дать выключить технику. Котёл нужно питать часами. Ищите модели, у которых допустима работа от батареи длительное время и есть возможность подключить внешние батареи.
Как отличить ИБП для компьютера от ИБП для котла
Внешне они похожи. Различия в характеристиках:
- Форма сигнала от батареи. У «компьютерного» чаще ступенчатая или аппроксимированная, у «котельного» чистая синусоида. Читайте строку «форма выходного напряжения» в паспорте.
- Внешние батареи. У «котельного» есть разъём для внешней батареи и указано, какое напряжение батарейного блока он принимает. У простого «компьютерного» батарея встроена и мала.
- Зарядный ток. Если ёмкость большая, а зарядный ток маленький, батарея будет заряжаться сутками. К повторному отключению света ИБП может не успеть восстановиться.
- Время переключения. Для электроники котла нужно как можно более короткое или нулевое. У онлайн-моделей переключения нет.
- Перегрузка. В паспорте указано, сколько ИБП выдерживает при превышении мощности и как долго. Для насоса это важно.
Если в паспорте нет хотя бы одного из этих пунктов, считайте, что модель вам не подходит, пока продавец не подтвердит обратное письменно.
Какие бывают ИБП
Линейно-интерактивные стоят дешевле и обычно нужны для сети, где свет моргает и пропадает на час-два. Их ёмкость определяется внешней или встроенной батареей.
Онлайн-ИБП всё время питают нагрузку через инвертор, переключения нет, форма сигнала чистая. Они дороже и больше греются, зато лучше подходят для электроники котла.
Граница простая: если паспорт котла допускает линейно-интерактивный ИБП с чистой синусоидой, этого достаточно; если не допускает или в сети сильные скачки, смотрят онлайн.
Есть и третий вариант: инвертор с внешним аккумулятором и функцией перехода на батарею. Он ближе к «домашней электростанции», чем к ИБП. В нём обычно можно выбрать аккумулятор нужной ёмкости, но схему подключения и защиты должен собрать электрик, а не владелец по видео.
Отдельный вопрос: стабилизатор. Он выравнивает напряжение, когда оно «гуляет», но при пропадании сети не даёт ничего. Стабилизатор не заменяет ИБП, и ИБП не всегда заменяет стабилизатор. Если в вашей сети напряжение бывает слишком низким или высоким, смотрите на допустимый входной диапазон ИБП.
Какой тип аккумулятора
Три типа встречаются чаще всего:
- Свинцово-кислотные герметичные (AGM, гелевые). Привычные, недорогие, тяжёлые. Лучше работают в тепле и теряют ёмкость на холоде. Срок службы задаётся паспортом.
- Литиевые (чаще железо-фосфатные). Легче, держат больше циклов, допускают более глубокий разряд. Стоят дороже, требуют совместимой электроники и зарядного алгоритма.
- Автомобильные стартерные. Для длительной отдачи небольшого тока не предназначены. Их глубокий разряд быстро убивает батарею.
Заменять батарею ИБП батареей другого типа можно только если производитель ИБП это разрешает. Алгоритм заряда настроен под конкретный тип, и чужая химия на нём работает плохо.
Куда ставить батареи: туда, где не холодно и не жарко. Неотапливаемый подвал или улица зимой для свинцовой батареи плохой вариант: именно в мороз, когда вы ждёте от неё отдачи, ёмкость падает. Сам ИБП и батарея не должны стоять рядом с горячими частями котла и дымохода.
Как посчитать, на сколько хватит
Формула: время работы в часах равно ёмкости батареи в ампер-часах, умноженной на напряжение батареи, на КПД инвертора и на допустимую глубину разряда, и поделённой на нагрузку в ваттах.
Пример с допущениями, которые вы замените своими. Допустим, котёл вместе с насосом потребляет 120 Вт. Батарея 12 В и 100 А·ч. КПД инвертора 0,85. Глубину разряда берём 0,5, чтобы батарея прожила дольше. Считаем: 100 ? 12 ? 0,85 ? 0,5 = 510 Вт·ч, делим на 120 Вт и получаем около четырёх часов. Это иллюстрация, а не обещание: у вашего котла цифры другие, а у батареи с годами ёмкость падает.
Если света нет по десять часов, одной такой батареи мало: либо больше батарей, либо генератор.
Обратный расчёт: сколько батареи нужно на ночь
Чаще вопрос звучит наоборот: нужно продержаться определённое число часов, какая ёмкость требуется. Иллюстрация с допущениями: нагрузка 100 Вт, нужно 10 часов, система 12 В, КПД 0,85, глубина разряда 0,5.
1. Нужная энергия: 100 Вт ? 10 ч = 1000 Вт·ч.
2. Делим на КПД и глубину разряда: 1000 / (0,85 ? 0,5) = около 2350 Вт·ч номинальной ёмкости.
3. Переводим в ампер-часы: 2350 / 12 = около 196 А·ч.
То есть нужна батарея порядка 200 А·ч при 12 В, например две по 100 А·ч, соединённые параллельно. Если ИБП работает на 24 В, две такие батареи соединяют последовательно, и ёмкость в ампер-часах остаётся 100, а энергия та же. Соединение батарей и подбор схемы к конкретному ИБП: задача для мастера, и производитель ИБП всегда указывает, какую схему он допускает.
Что меняет результат
- Реальная нагрузка непостоянна. Насос и вентилятор работают то быстрее, то медленнее. Горелка включается по циклам. Средняя нагрузка может быть ниже паспортной, но брать её по минимуму нельзя.
- Режим насоса. Если на насосе стоит максимальная скорость, он потребляет больше, чем нужно. Менять скорость самостоятельно имеет смысл только по паспорту котла.
- Холод. Свинцовая батарея в холодном помещении отдаёт меньше номинала.
- Возраст батареи. С годами ёмкость падает. Расчёт на новую батарею оптимистичен.
- Собственное потребление ИБП. Он тоже потребляет энергию на работу электроники, и это уже учтено в КПД, но у разных моделей оно разное.
Из этого вывод: берите запас по ёмкости, а не расчётный минимум.
Как проверить связку без риска
Лучший способ узнать реальное время работы: устроить отключение самим. Делать это стоит днём, в тёплый период или в светлое время суток, когда есть время всё посмотреть.
1. Запишите показания: температура в доме, режим котла, уровень заряда ИБП.
2. Убедитесь, что батарея полностью заряжена.
3. Выдерните вилку ИБП из розетки или выключите автомат, питающий ИБП. Вынимать сам котёл из ИБП не нужно.
4. Наблюдайте минут пятнадцать: нет ли ошибок на дисплее котла, не гаснет ли горелка, не слышен ли непривычный звук насоса.
5. Если всё стабильно, запишите, сколько процентов заряда ушло за выбранное время, и прикиньте полное время работы.
6. Верните сеть. Проверьте, что ИБП начал заряд и котёл не ушёл в ошибку.
Если при переключении котёл выдал ошибку, не пытайтесь «перезагрузить» его раз за разом. Остановитесь и разберитесь с причиной: это может быть форма сигнала, полярность или перегрузка.
Что можно делать самому, а что только мастеру
Самому можно:
- снять и сфотографировать шильдики котла, насоса и ИБП;
- прочитать паспорта и записать допустимые источники питания;
- посчитать нагрузку и время работы по формуле выше;
- подключить ИБП к розетке и поставить в него вилку котла, если котёл подключён через вилку и ИБП и паспорт котла это допускают;
- провести контрольное отключение и записать результат;
- раз в сезон проверять батарею и сигналы ИБП.
Только мастеру:
- подключение, если котёл питается от стационарной проводки, а не от вилки;
- заземление и проверка фазы и нуля;
- соединение нескольких батарей, особенно при напряжении 24 В и выше;
- установка автомата и защиты перед ИБП;
- любые вмешательства в плату и газовый тракт котла: это зона газовой службы;
- подключение генератора и переключателя ввода.
Техника безопасности. Внутри ИБП и батареи опасное напряжение и большой ток: короткое замыкание на клеммах свинцовой батареи даёт ожог и возгорание. Корпус ИБП самостоятельно не вскрывайте. Кабели берите того сечения, которое указано в паспорте. Не накрывайте ИБП тканью, не ставьте на него предметы. Если от ИБП идёт запах гари, пластика или кислоты, отключите его и вызовите специалиста.
Типовые ошибки
- ИБП выбран по цене. Дешёвая модель со ступенчатой синусоидой может работать месяцы, а потом вызвать сбой электроники.
- Мощность ИБП сравнили с нагрузкой в ВА. Нагрузку считают в ваттах, и сравнивать надо с ваттами.
- Забыт второй насос. Бойлер или тёплый пол на отдельном насосе: их мощность тоже должна быть учтена.
- Нет запаса по пусковому току. Из-за этого ИБП перегружается именно в момент включения насоса.
- Батарея стоит в холоде. На морозе её ёмкость заметно ниже паспортной.
- ИБП ни разу не проверяли. Через два-три года выясняется, что батарея не держит и десяти минут.
- Котёл подключён через удлинитель. Для котла нужна отдельная розетка нужного номинала, а удлинитель может греться.
- ИБП поставили в закрытую нишу. Он нагревается, батарея деградирует быстрее.
Где ставить и как обслуживать

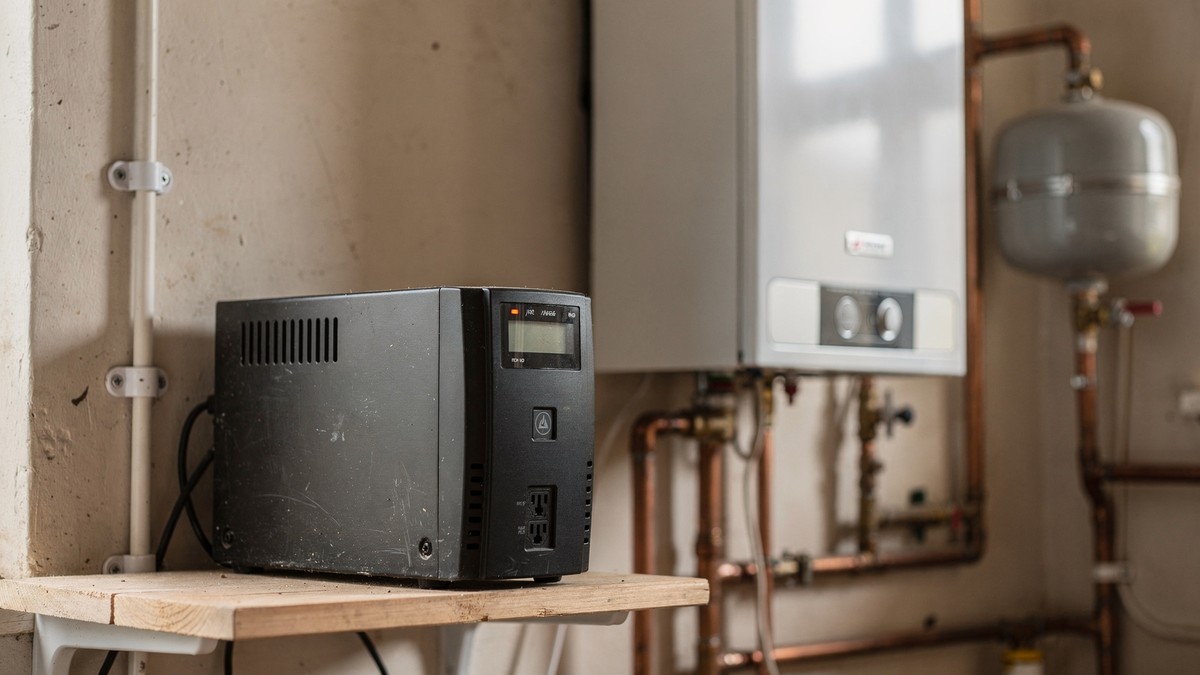

ИБП ставят в сухом проветриваемом месте рядом с котлом, не в закрытой нише. Свинцово-кислотные и AGM-батареи имеют срок службы по паспорту, и к его концу ёмкость падает. Раз в сезон полезно устроить проверку: отключить сетевую вилку и посмотреть, сколько котёл реально работает.
Что ещё делать по календарю:
- перед отопительным сезоном проверить заряд и отсутствие ошибок на дисплее ИБП;
- осмотреть клеммы батареи: окисление и потемнение признак плохого контакта;
- записать в телефон дату установки батареи, чтобы заранее планировать замену;
- не держать ИБП всё время на предельной нагрузке: он должен быть нагружен заметно ниже максимума.
Когда лучше генератор
Если отключения долгие, по сутки и больше, батареи становятся дорогими и тяжёлыми. Генератор в таком случае выгоднее, но его нужно подключать через переключатель, а не «в розетку вместо сети», и ставить так, чтобы выхлоп не уходил в дом.
Что учесть:
- Тип. Для электроники котла лучше подходит инверторный генератор с чистой синусоидой. Простые модели дают нестабильное напряжение.
- Мощность. Выбирают с запасом относительно нагрузки котла и насосов, а также других потребителей, которые будете подключать.
- Место. Только на улице или в проветриваемом помещении с отводом выхлопа наружу. Выхлоп содержит угарный газ, он без запаха и опасен для жизни. Рядом с домом ставьте датчик угарного газа.
- Топливо. Хранить заправку нужно отдельно от жилой части и по правилам безопасности производителя.
- Связка с ИБП. Удобная схема: генератор запускают через некоторое время после начала отключения, а ИБП держит котёл, пока генератор выходит на режим. Такую схему проектирует электрик.
Что делать, если ИБП нет, а свет пропал
Это запасной план на случай, когда техника не готова.
1. Убедитесь, что причина именно в сети: проверьте автомат ввода и соседей.
2. Закройте двери в нежилые комнаты и соберитесь в одном-двух помещениях: меньший объём проще удержать тёплым.
3. Утеплите окна, заткните щели, где есть сквозняк.
4. Следите за температурой в самых холодных точках: в комнате у наружной стены, в техническом помещении, где проходят трубы.
5. При длительном морозе и долгом отключении звоните мастеру, не пытайтесь самостоятельно сливать систему: слив и последующий запуск требуют знания схемы. Заранее выясните, какой теплоноситель в системе: вода или незамерзающая жидкость, и допускает ли ваш котёл жидкость на гликоле. Переход на незамерзающую жидкость делают только по паспорту котла и с мастером.
6. После возвращения света не запускайте котёл на «максимум». Дайте системе прогреться в обычном режиме и проверьте давление по манометру.
Частые вопросы
Можно ли подключить котёл к обычному ИБП для компьютера?
Только если паспорт котла это допускает, у ИБП чистая синусоида от батареи и хватает мощности в ваттах с запасом на пуск насоса. Если хотя бы одно условие не подтверждено, модель не берите.
ИБП на 1000 ВА подойдёт для котла на 100 Вт?
Мощность формально хватает, но решают форма сигнала, время работы от батареи и пусковой ток. Мощность не единственный критерий. Время работы определяется батареей, а у небольшого ИБП она обычно мала.
Зачем нужна чистая синусоида?
Плата котла, вентилятор и насос рассчитаны на сетевое напряжение правильной формы. На ступенчатом сигнале электроника греется, насос гудит, а датчики могут давать ложные показания. В лучшем случае это ошибка на дисплее, в худшем сбой платы.
Хватит ли ИБП, чтобы котёл работал всю ночь?
Зависит от нагрузки и ёмкости батареи. Посчитайте по формуле выше: берёте энергию, которую даёт батарея с учётом КПД и глубины разряда, и делите на нагрузку. Подтвердите расчёт контрольным отключением.
Нужен ли стабилизатор вместе с ИБП?
Если в сети напряжение стабильно в допуске, не нужен. Если оно бывает ниже допуска или выше, часть ИБП сама справляется. Смотрите входной диапазон в паспорте. Сочетание стабилизатора и ИБП возможно, но схему лучше согласовать с мастером.
Сколько служит батарея?
Срок указан в паспорте на батарею, но реальный зависит от температуры, глубины разряда и числа циклов. Поэтому раз в сезон проверяйте её контрольным отключением. Если время работы заметно упало, батарею меняют, а сам ИБП может остаться.
Что делать, если котёл после переключения на батарею показывает ошибку?
Не перезапускайте его многократно. Запишите код ошибки, проверьте в паспорте котла его значение и сообщите мастеру модель ИБП. Частые причины: форма сигнала, полярность, перегрузка на пуске насоса.
Что вы увидите, услышите и измерите при проверке
Проверка по шагам выше даёт конкретные признаки. Сверяйте их со своим котлом.
- Переключение без сбоев. Дисплей не гаснет, горелка продолжает работать или после короткой паузы возвращается к работе, насос звучит как обычно. Это нормальная картина.
- Ошибка на дисплее. Код появляется сразу после отключения сети или через несколько секунд. Значение кода смотрите в инструкции вашей модели: у разных производителей одни и те же цифры означают разное.
- Гудение или дребезжание насоса. Признак того, что форма напряжения от батареи не чистая или напряжение просело. Если звук исчезает при возвращении сети, причина в питании, а не в насосе.
- Писк ИБП. Обычно означает работу от батареи или низкий заряд. Расшифровка сигналов есть в паспорте ИБП.
- Тепло корпуса ИБП. Лёгкий нагрев при работе нормален. Если корпус горячий на ощупь или сильно шумит вентилятор, нагрузка близка к предельной.
- Показания процента заряда. Запишите значение в начале проверки и через пятнадцать минут. Разница даёт грубую оценку расхода. Точность таких индикаторов у разных моделей разная, поэтому цифры считайте ориентиром, а не измерением.
- Температура в доме. Фиксируйте термометром в одной и той же точке, а не по ощущениям.
Эти наблюдения ничего не доказывают о других условиях: в мороз, при старой батарее или при другой нагрузке картина может отличаться.
Когда это уже не вопрос ИБП: аварийные ситуации
Есть признаки, при которых совет из статьи не работает и нужна экстренная помощь.
- Запах газа в доме. Не включайте и не выключайте свет и приборы, откройте окна, выйдите на улицу и звоните в аварийную газовую службу. ИБП и розетки трогать не нужно.
- Дым, запах гари, искры или сильный нагрев ИБП, розетки или вилки. Если безопасно, обесточьте цепь автоматом, отойдите и вызовите электрика или аварийную службу.
- Течь горячей воды из котла или трубы, резкий рост давления на манометре. Перекройте подачу, если знаете, где кран, и вызывайте мастера.
- Подозрение на угарный газ: головная боль, тошнота, сонливость у нескольких людей сразу. Выведите людей на воздух и звоните в экстренную службу.
Этот текст не заменяет очной диагностики. Он помогает подготовиться к ней и избежать очевидных ошибок. Гарантировать время работы или совместимость конкретной пары «котёл и ИБП» без паспортов и проверки нельзя.
На чём основан текст
В тексте использованы общие принципы электротехники и теплотехники, паспорта и инструкции изготовителей котлов, насосов и ИБП. Цифры в примерах учебные, с названными допущениями. Для вашей модели решающими остаются инструкции производителей и очная проверка специалистом. Нормативные документы по газу и электроустановкам в тексте не цитируются: смотрите действующие правила и требования вашей газовой и сетевой службы.
Что записать перед покупкой и перед звонком
- Электрическую мощность котла и насоса с шильдиков.
- Что сказано в паспорте котла про источники бесперебойного питания.
- Сколько часов подряд вы оставались без света за прошлую зиму.
- Форму сигнала и время переключения из паспорта ИБП.
- Подключён ли котёл через вилку или напрямую в проводку.
- Есть ли в доме заземление и как оно выполнено.
- Сколько насосов в системе, и какие у них мощности.
- Где планируется поставить ИБП и батареи, какая там температура зимой.
