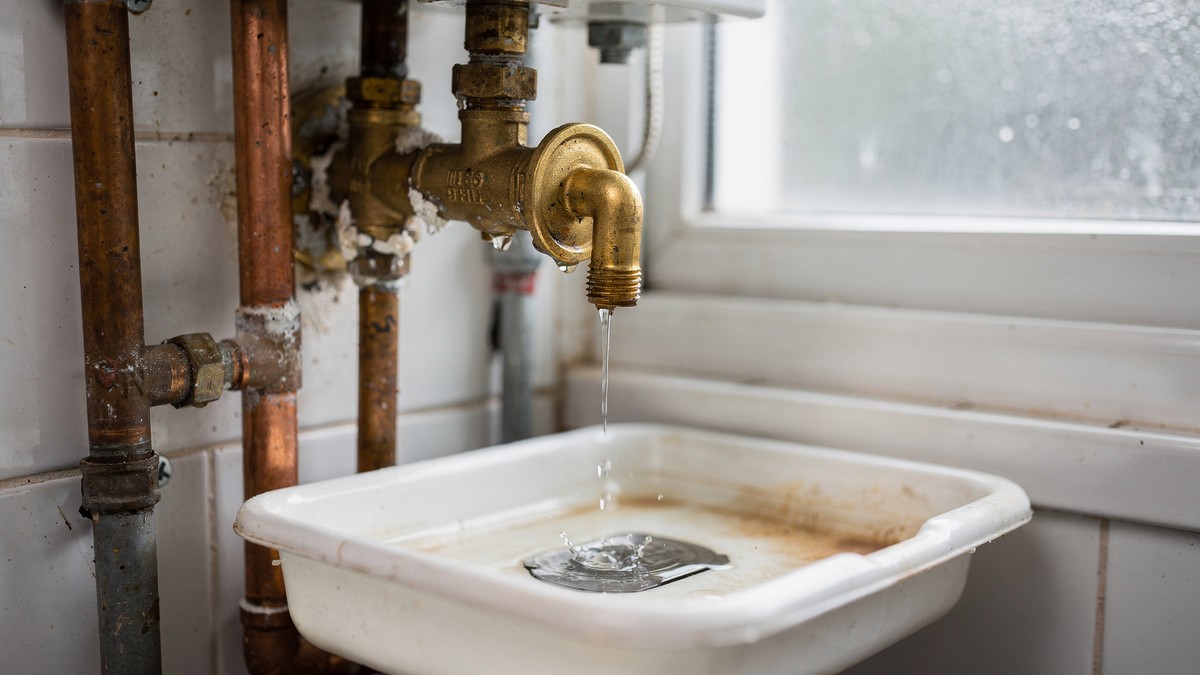

Под котлом лужа, а труба от предохранительного клапана мокрая. Первая мысль: клапан сломался, его надо менять. Иногда так и есть, но чаще клапан честно делает свою работу: сбрасывает воду, потому что в системе давление выше допустимого. Заглушить его пробкой или затянуть пружину нельзя, это единственное, что стоит между системой и аварией.
Разберёмся, почему клапан срабатывает, как отличить настоящую причину от ложной и что можно проверить самому без риска. В конце есть список того, что записать перед звонком мастеру, и ответы на частые вопросы.
Что делает клапан
Предохранительный клапан открывается, когда давление в контуре поднимается до значения, на которое он рассчитан. Для бытового котла в паспорте это обычно около трёх атмосфер, точное число смотрите в документации вашего. Давление выше значит либо слишком много воды, либо ей некуда расширяться, либо система перегрелась.
Устройство простое. Внутри пружина прижимает затвор к седлу. Пока давление воды слабее пружины, клапан закрыт. Как только давление дошло до порога, затвор приподнимается и вода уходит в сливную трубку. Давление падает, пружина возвращает затвор на место. Поэтому нормальный клапан не течёт постоянно: он выпускает порцию воды и закрывается.
Из этого следует важное правило для диагностики. Клапан почти всегда показывает последствие, а не причину. Менять его имеет смысл только после того, как вы убедились, что давление в системе в норме, а он всё равно течёт.
Сначала успокоиться: три вопроса за две минуты
Прежде чем что-то откручивать, ответьте себе на три вопроса. Они сразу сузят поиск.
1. Что показывает манометр котла сейчас? Если стрелка у верхней границы шкалы или в красной зоне, клапан сбрасывает давление, и он исправен. Если стрелка в обычной зоне, а вода капает, подозрение падает на сам клапан.
2. Когда капает? Сразу после подпитки, во время нагрева, на остывшей системе или всегда. Время появления течи указывает на причину лучше любого прибора.
3. Капает или течёт струёй? Редкие капли чаще говорят о загрязнённом седле. Струя и шипение при нагреве говорят о реальном избытке давления.
Если вода идёт струёй, а котёл горячий, не трогайте клапан и сливную трубку руками: вода может быть кипятком.
Какое давление считать нормой
Цифры ниже даны как ориентир. Точные значения для вашего котла и бака берите из паспорта, на шильдике и в инструкции.
- В холодной закрытой системе давление обычно держат в пределах примерно одной-полутора атмосфер. Ваш диапазон указан в инструкции котла.
- При нагреве стрелка поднимается. Рост на несколько десятых атмосферы нормален, вода расширяется.
- Порог клапана обычно около трёх атмосфер. Если в нагретой системе стрелка подходит к нему, запас по давлению исчерпан.
Если ваш манометр в холодной системе показывает около двух с половиной атмосфер, это уже мало запаса: при нагреве давление легко дойдёт до порога клапана. Такое бывает, когда систему подпитывали без контроля.
Пять причин, от простых к сложным
1. Систему перекачали при подпитке. Подпитали «до упора» на холодной системе, а при нагреве вода расширилась. Давление в холодной системе должно быть в пределах паспорта, а не на грани. Проверка: спустить немного воды и посмотреть, перестал ли клапан капать после нагрева.
2. Расширительный бак потерял давление. В баке мембрана разделяет воду и воздух (или азот). Если давление в воздушной камере упало, мембрана не принимает расширение воды, и избыток уходит через клапан. Бак проверяют автомобильным манометром на ниппеле при сброшенном давлении в системе: цифра должна быть по паспорту бака. Если из ниппеля при нажатии идёт вода, мембрана порвана, бак меняют.
3. Бак мал для системы. Бывает после расширения системы: добавили радиаторы или тёплый пол, а бак остался прежний. Тогда клапан срабатывает при каждом нагреве.
4. Перегрев. Если котёл выходит за уставку, вода нагревается сильнее, и давление растёт. Причины разные: неисправный датчик температуры, забитый фильтр, остановившийся насос. В таком случае клапан срабатывает на горячем котле, а не при подпитке.
5. Сам клапан изношен. После нескольких срабатываний седло могло загрязниться, и клапан подтекает при нормальном давлении. Иногда помогает несколько раз открыть и закрыть рычажок, но если течь не ушла, клапан меняют. Менять можно только на клапан с тем же давлением срабатывания.
Как отличить одну причину от другой
Это самый полезный раздел для разговора с мастером. Сопоставьте картину с описанием.
Клапан капает сразу после подпитки
Вы добавили воду, стрелка ушла высоко, и клапан закапал. После остывания всё успокоилось. Это причина номер один: в системе слишком много воды для холодного состояния. Лечится спуском лишней воды до паспортного значения. Если после этого капает снова, смотрите бак.
Клапан капает только при нагреве, а в холодной системе давление нормальное
Классический признак расширительного бака. Холодная система в порядке, а при нагреве стрелка быстро взлетает до трёх атмосфер. Вода расширилась, бак её не принял. Либо в баке нет нужного давления воздуха, либо он мал, либо мембрана вышла из строя.
Давление растёт само, без подпитки и без нагрева
Вы не добавляли воду, котёл холодный, а стрелка медленно ползёт вверх. Вода где-то поступает в систему. Типичные виды:
- неплотно закрытый кран подпитки или клапан подпитки, который пропускает воду из водопровода;
- в двухконтурных котлах с пластинчатым теплообменником возможна течь между контуром отопления и контуром горячей воды, тогда давление перетекает из одного в другой.
Первое проверяется просто: перекройте подачу воды на подпитку и понаблюдайте за стрелкой. Если рост остановился, виноват кран. Второе определяет только мастер.
Давление в норме, а клапан капает по капле
Стрелка стоит спокойно, где ей положено, а из трубки время от времени капает. Скорее всего, на седло попал мусор или накипь, и затвор не садится плотно. Здесь допустима попытка продуть клапан рычажком (подробности в разделе про то, что можно делать самому). Если не помогло, клапан меняют.
Клапан срабатывает на горячем котле при высокой температуре
Если вместе с каплями вы видите, что температура на котле выше заданной, дело в перегреве. Давление выросло потому, что вода нагрелась сильнее, чем должна. Это уже вопрос автоматики, насоса или забитых фильтров, и сам клапан тут ни при чём.
Расчёт на пальцах: зачем нужен расширительный бак
Чтобы понять, почему размер бака важен, посмотрим на простой расчёт. Это иллюстрация с допущениями, а не рекомендация для вашей системы. Реальный подбор делает мастер по данным проекта.
Допущения:
- в системе вместе с котлом, трубами и радиаторами около 100 литров воды;
- вода нагревается примерно с 20 до 80 градусов;
- заливка обычной водой, без антифриза.
Вода при таком нагреве расширяется примерно на 3 процента. Значит, из 100 литров появляются около 3 литров, которым нужно куда-то деться. Эти три литра и должен принять расширительный бак.
Бак принимает воду не весь свой объём, а лишь часть, потому что внутри воздух сжимается. Для оценки используют формулу: объём бака равен объёму расширения, умноженному на отношение давлений. В давлениях по абсолютной шкале это (максимальное рабочее давление плюс единица) делить на (максимальное рабочее давление минус давление зарядки бака).
Подставим допущения для иллюстрации: давление зарядки бака одна атмосфера, максимальное рабочее давление 2,5 атмосферы по манометру, до порога клапана остаётся запас. Получаем: 3,5 делить на 1,5, около 2,3. Умножаем на 3 литра расширения, выходит порядка 7 литров. С запасом на практике берут бак покрупнее.
Что из этого видно:
- бак на 2-3 литра на такую систему явно мал, и клапан будет срабатывать на каждом нагреве;
- если давление зарядки бака упало до нуля, бак принимает намного меньше воды, чем в паспорте;
- в системе с антифризом расширение выше, чем у воды, и бак нужен больше.
Ещё одно общеизвестное правило: давление зарядки бака подбирают под высоту системы и давление в холодной системе, а проверяют на пустом от воды баке, то есть при сброшенном давлении в контуре. Цифру берите из паспорта бака.
Как проверить расширительный бак по шагам
Это самая частая причина, и проверка занимает четверть часа. Делайте её на холодной системе.
1. Выключите котёл и подождите, пока система остынет. Не работайте с горячей водой.
2. Найдите бак. В настенных котлах он обычно внутри корпуса, в напольных чаще снаружи, в виде красного или синего баллона. Ниппель, похожий на автомобильный, находится сверху или сбоку, под колпачком.
3. Сбросите давление в контуре. Для этого откройте сливной кран или воздухоотводчик на радиаторе и стравите воду, пока манометр не покажет ноль. Если давление в контуре не снять, измерение будет неверным.
4. Подсоедините автомобильный манометр к ниппелю бака. Сравните показание с цифрой, указанной на баке или в паспорте.
5. Если давление ниже нормы, подкачайте бак насосом до паспортного значения. Потом подпитайте систему до обычного давления холодной системы.
6. Нажмите на золотник ниппеля. Если вместо воздуха из него пошла вода, мембрана порвана, и бак подлежит замене.
После этого прогрейте систему и понаблюдайте. Если клапан больше не капает, причина найдена. Если капает, но стрелка при нагреве всё равно уходит к порогу, смотрите объём бака и перегрев.
Что можно делать самому, а что только мастеру
Граница простая: самому допустимо то, что не затрагивает газ, электрику и защитную автоматику.
Можно самому:
- смотреть манометр холодной и горячей системы и записывать цифры;
- спустить лишнюю воду из системы на холодном котле через штатный кран, если давление выше паспортного;
- проверить и подкачать расширительный бак автомобильным манометром, если вы уверены в порядке действий;
- перекрыть кран подпитки и понаблюдать, растёт ли давление;
- несколько раз приоткрыть рычажок клапана, чтобы смыть мусор с седла, на холодной системе и под контролем.
Только мастеру:
- замена предохранительного клапана и подбор нового по давлению срабатывания;
- замена расширительного бака и подбор его объёма;
- поиск течи между контурами в двухконтурном котле;
- ремонт датчиков, насоса, платы и всё, что касается газа и автоматики;
- любая работа, если котёл перегревается и клапан сбрасывает воду на горячем котле.
Безопасность
- Горячая вода и пар. Сливная трубка клапана может выбросить кипяток. Не наклоняйтесь над ней и не держите руки у выхода, пока котёл горячий.
- Не ставьте на сливную линию кран, заглушку или пробку. Если клапан не может сбросить воду, давление ничем не ограничено.
- Не подкручивайте пружину и не ставьте клапан «на большее давление». Система рассчитана на конкретный предел, остальные элементы выдержат не больше.
- Выключайте котёл перед работой с баком и сливом. На газовом оборудовании не трогайте газовую арматуру, это работа специалиста.
- Если из клапана бьёт горячая струя, а давление не падает, выключите котёл, закройте газ и вызывайте мастера.
Чего не делать
- Не затыкать сливную трубку и не ставить заглушку.
- Не подкручивать пружину клапана.
- Не оставлять систему подпитываться непрерывно через открытый кран.
Типичные ошибки, из-за которых течь возвращается
Подпитали и не проверили холодное давление. Стрелка стояла на «примерно нормально», а на деле была у верхней границы допустимого. Ориентируйтесь на цифру из паспорта, а не на «на глаз».
Подкачали бак при нагретой и находящейся под давлением системе. Показание получилось ложным, давление в баке выставили неверно. Всегда сбрасывайте давление в контуре перед измерением.
Сменили клапан, не найдя причину. Новый клапан сработает так же, как старый, если давление избыточное. Через неделю течь вернётся.
Поставили клапан с другим давлением срабатывания. Это снимает защиту с самого слабого элемента системы. Берите только то значение, которое указано для вашего котла.
Добавили радиаторы или тёплый пол, не пересчитав бак. Объём воды вырос, а бак остался прежним.
Не сняли воздух. Воздушные пробки мешают циркуляции и вызывают местный перегрев. Это косвенная причина, но она встречается вместе с остальными.
Если капает с бойлера, а не с котла
Иногда путают два клапана. На бойлере косвенного нагрева или электрическом накопительном водонагревателе стоит свой предохранительный узел. При нагреве воды в баке она расширяется, и небольшое количество капель из его сливной трубки считается обычным поведением, если на входе стоит обратный клапан. Это другой контур и другая логика: проверяют давление в водопроводе и сам узел на бойлере.
Определить, о каком клапане речь, просто. Если труба идёт от котла и связана с контуром отопления, это клапан отопления. Если она выходит из бака горячей воды, это клапан водонагревателя.
Журнал наблюдений: что увидеть, услышать и измерить
Диагноз по описанию «капает» ненадёжен. Диагноз по записям надёжен гораздо больше. Заведите простой журнал на два-три цикла нагрева и заполняйте его на холодной системе и на горячей.
Что фиксировать:
1. Показание манометра утром, на остывшей системе. Одна и та же цифра каждое утро говорит, что вода в систему не поступает. Цифра растёт от утра к утру: ищите, откуда вода попадает в контур.
2. Показание манометра на пике нагрева. Запишите и разницу между холодным и горячим значением. Если стрелка поднимается на несколько десятых атмосферы, расширение принимается нормально. Если она за один нагрев почти доходит до порога клапана, бак не справляется.
3. Момент, когда появляются капли. Смотрите, при каком давлении на стрелке клапан начал течь. Если капли пошли заметно ниже порога из паспорта, подозрение на сам клапан.
4. Звук. Шипение, свист или лёгкое потрескивание на сливной трубке во время нагрева указывают, что вода или пар проходят через неплотный затвор. Булькание и шум в самом котле при нагреве чаще связаны с воздухом или накипью в теплообменнике.
5. Температура подачи на котле. Сравните показание с уставкой. Если котёл заметно превышает заданное значение, давление растёт из-за перегрева.
6. Падение давления после сброса. Сколько стрелка потеряла, когда клапан закрылся. Если давление упало почти до нуля, вода ушла целиком, и бак мог быть пуст по воздуху.
7. След на трубке и под клапаном. Белёсый налёт или ржавые потёки означают, что течь идёт давно, это не разовый сброс.
Эта простая запись заменяет множество догадок. Мастер по ней видит картину ещё до приезда.
Что записать перед звонком
- Давление на манометре в холодной системе и в горячей.
- Когда капает: сразу после подпитки, при нагреве или всегда.
- Давление в расширительном баке, если измеряли, и его объём по шильдику.
- Сколько радиаторов и есть ли тёплый пол.
- Модель котла и давление срабатывания клапана с корпуса.
Добавьте то, что вы уже пробовали: спускали воду, подкачивали бак, перекрывали подпитку. Это сэкономит мастеру время, а вам деньги.
Частые вопросы
Можно ли пользоваться котлом, если клапан капает?
Если стрелка в норме и течь редкая по капле, обычно можно, но проблему надо найти в ближайшее время. Если клапан сбрасывает воду струёй или давление быстро растёт, котёл лучше выключить до приезда мастера.
Сколько воды из клапана считать нормой?
Нормой считается отсутствие течи. Клапан, который регулярно капает, показывает, что в системе что-то не так. Единичный сброс при серьёзном перегреве или ошибке подпитки допустим, но разобраться в причине всё равно нужно.
Давление в системе падает до нуля после того, как клапан сбросил воду. Это нормально?
Нет, это знак, что давление срабатывания достигалось слишком часто, либо бак потерял заряд. После сброса давление в холодной системе надо вернуть подпиткой, а причину искать по описанию выше.
Можно ли заменить клапан самому?
Технически это резьбовое соединение, но замена связана с отключением котла, сливом воды, герметизацией и подбором правильного давления срабатывания. Ошибка здесь снимает защиту системы, поэтому лучше доверить мастеру.
Нужно ли менять клапан, если он сработал один раз?
Не обязательно. Если после срабатывания он закрылся и больше не течёт, клапан исправен. Менять его стоит, когда он подтекает при нормальном давлении, даже после попытки продувки рычажком.
Что делать с антифризом в системе?
Антифриз расширяется сильнее воды, и бак для него нужен больше. Кроме того, теплоноситель с антифризом может оставлять следы на седле клапана. Данные по допустимой концентрации и совместимости материалов смотрите в паспорте котла и на упаковке теплоносителя.
Как часто проверять расширительный бак?
Хорошая привычка: раз в год перед отопительным сезоном измерять давление в баке на холодной системе и сравнивать с паспортной цифрой. Если цифра падает быстрее обычного, мембрана или ниппель теряют воздух.
Почему клапан может капать только в холода?
Чем выше температура воды в системе, тем сильнее она расширяется. В сильные холода котёл чаще греет воду до верхних значений, и бак, которому в мягкую погоду хватало запаса, может перестать справляться. Это объяснение по физике расширения: в конкретном доме причина может быть другой, поэтому сверяйтесь с журналом наблюдений.
Когда ждать нельзя
Есть ситуации, где совет из статьи не подходит, а нужна срочная помощь.
- Из клапана бьёт горячая струя или идёт пар, а давление на манометре не падает. Выключите котёл, дайте остыть, не подходите вплотную.
- Чувствуете запах газа. Не включайте и не выключайте электроприборы, откройте окна, выйдите из дома и звоните в аварийную газовую службу. К котлу не возвращайтесь.
- Вода из клапана попадает на электрику котла, плату или розетку. Обесточьте котёл с щитка, если это можно сделать сухими руками и без риска.
- Котёл выдаёт ошибки перегрева или отключается по защите. Повторный запуск без выяснения причины опасен.
- Вы сомневаетесь в своих действиях. Это достаточное основание остановиться.
Для газового котла работы с газовой арматурой, дымоходом и автоматикой безопасности допустимы только для обученного специалиста. Статья не отменяет инструкции вашего котла и очной диагностики.
Итог
Капающий клапан сначала показывает давление, а уже потом сам себя. Посмотрите на стрелку, вспомните, когда капает, проверьте подпитку и расширительный бак. Часто причина находится среди этих трёх пунктов, но гарантировать это для вашей системы нельзя. Если стрелка в норме, а течь осталась, дело может быть в самом клапане. Если котёл перегревается, это вопрос автоматики, и тут нужен специалист.
На чём основан текст
Текст построен на общих принципах работы закрытых систем отопления: тепловое расширение воды, работа мембранного расширительного бака, устройство пружинного предохранительного клапана. Конкретные давления и объёмы всегда берите из паспорта и инструкции изготовителя котла, бака и клапана. Цифры в расчёте даны как иллюстрация с явными допущениями. Статья не заменяет очной диагностики вашей системы.
