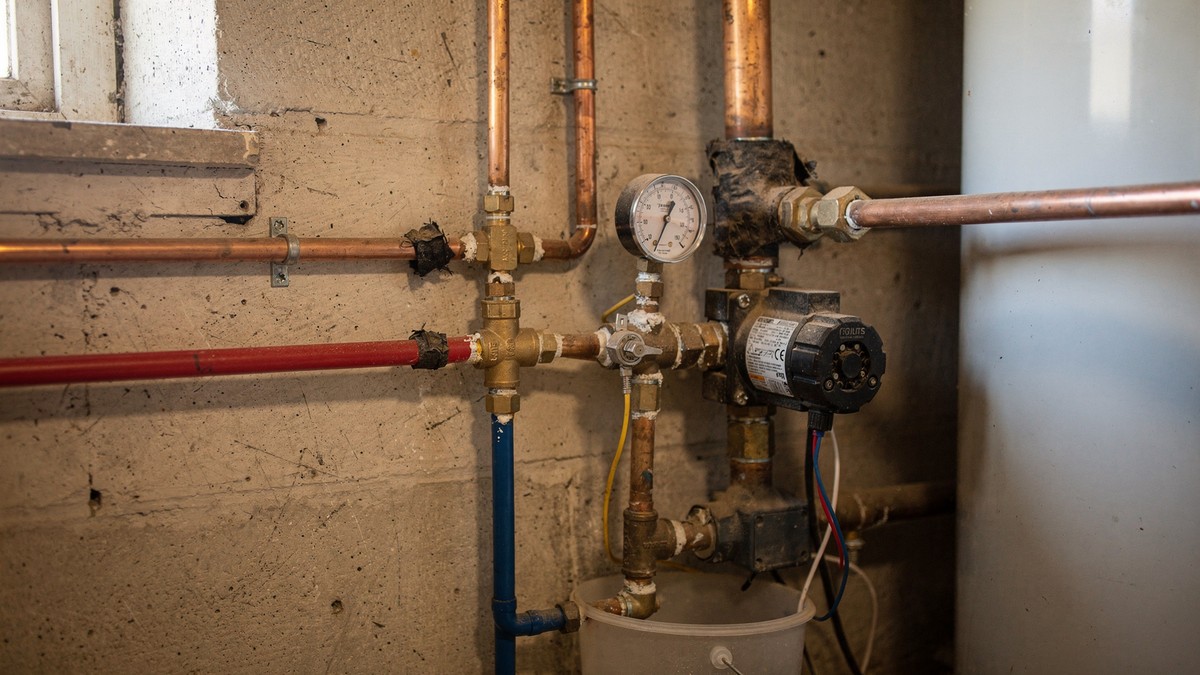

Привычка у многих хозяев одна: стрелка манометра упала, открыли кран подпитки, подняли, забыли. Через две недели снова. Само по себе долить воду не вредно, это штатная операция. Вредно делать это регулярно и не спрашивать себя, куда воду уносит.
В этой статье по порядку: что делает с системой свежая вода, куда она может деваться, как за несколько дней отличить течь от неисправного бака, как правильно подпитывать и что из проверок вы можете сделать сами. Конкретные цифры давления даны как ориентир. Рабочие значения для вашего котла и бака смотрите в паспорте.
Что приносит свежая вода
В водопроводной воде растворены кислород и соли жёсткости. При нагреве кислород выделяется в виде пузырьков и корродирует сталь: радиаторы, трубы, теплообменник. Соли выпадают накипью на самых горячих поверхностях, то есть на теплообменнике котла. Один раз долить воду безопасно, но если подпитывать систему постоянно, она постоянно получает новую порцию того и другого.
Отсюда практическое правило: подпитка раз в сезон считается нормой, подпитка раз в неделю считается симптомом.
Есть и второй эффект. Вода в закрытой системе со временем «вырабатывается»: кислород в ней расходуется на тонкую плёнку окислов, и коррозия замедляется. Каждая новая порция воды этот процесс запускает заново. Поэтому система, в которую регулярно доливают воду, изнашивается быстрее такой же системы, где вода стоит годами.
Какое давление считать нормальным
Универсальной цифры нет. Давление в холодной системе зависит от высоты здания, настройки расширительного бака и требований производителя котла. Для небольших домашних систем с настенным котлом чаще всего называют диапазон около 1 до 1,5 бар в холодном состоянии. При нагреве давление растёт, обычно на 0,5 бар и больше, и это нормально.
Как ориентир для самопроверки используют простое соотношение: один метр водяного столба даёт примерно 0,1 бар. Если самая высокая точка системы, например радиатор на втором этаже, на 6 метров выше манометра, то давления в нём должно хватать минимум на эти 6 метров, плюс небольшой запас. Поэтому в двухэтажном доме холодное давление обычно выше, чем в одноэтажном.
Что нужно запомнить:
- Холодное давление измеряйте утром, когда котёл не работал несколько часов и батареи холодные. Только оно сравнимо между днями.
- Горячее давление всегда выше холодного. Рост при нагреве не признак неисправности.
- Верхняя граница задана предохранительным клапаном. На бытовых котлах она нередко около 3 бар, но смотрите паспорт. Если стрелка подходит к этой отметке, клапан сбросит воду.
Если манометр на котле встроенный и мелкий, а система большая, поставьте отдельный манометр на подающую линию. Деления на мелкой шкале читаются с погрешностью, а для поиска течи нужна точность до 0,1 бар.
Куда уходит вода
Если давление падает, вода где-то выходит или объём меняется. Основные варианты:
- Течь. Капает на соединении, на кране Маевского, на сальнике насоса, под радиатором. Скрытая течь в стяжке или за обшивкой видна по влаге на полу и по расходу воды.
- Сброс через предохранительный клапан. Если он срабатывает на нагреве, воду выбрасывает в канализацию, а вы видите падение давления. Причины описаны в статье про клапан.
- Расширительный бак. Давление в воздушной камере упало, и колебания давления между холодным и горячим состоянием слишком большие.
- Воздухоотводчик. Автоматический воздухоотводчик может подтекать, и мелкая течь не видна.
- Теплообменник. Микротрещина в ГВС-теплообменнике двухконтурного котла иногда уводит воду из контура в линию горячей воды, снаружи ничего не капает.
Заметьте разницу. В первых четырёх случаях вода физически уходит из системы. Расширительный бак, строго говоря, воду не теряет: он хуже гасит расширение, и клапан сбрасывает излишки. Результат для вас одинаковый, стрелка падает, но и лечится это по-разному.
Как понять, что течёт
1. Закройте кран подпитки и запишите давление в холодной системе.
2. Через сутки и через трое суток запишите снова.
3. Проверьте все видимые соединения сухой салфеткой: след влаги на ней виден лучше, чем глазом.
4. Если давление падает при выключенном отоплении и неизменных кранах, течь, скорее всего, в самой системе. Если только при нагреве, смотрите бак и клапан.
Чтобы эта проверка что-то доказывала, соблюдайте условия. Измеряйте в одно и то же время суток. Не открывайте краны подпитки и сброса между замерами. Проверьте, что кран подпитки действительно закрыт до конца: у некоторых гибких заливных шлангов и клапанов закрытое положение не герметично, и вода, наоборот, подтекает в систему. Тогда давление будет не падать, а медленно расти.
Отличаем падение от «дыхания»
Суточные колебания на 0,1 до 0,2 бар между утром и вечером при работающем котле не повод для тревоги. Тревожит устойчивое падение: в понедельник 1,3, в среду 1,1, в пятницу 0,8. Запишите три-четыре замера, это почти готовый диагноз для специалиста.
Как отличить течь от неисправного расширительного бака
Это самый частый вопрос, и ответ сводится к одной картине в поведении давления.
Признаки течи:
- Давление падает и в холодном состоянии, и в горячем.
- Падение идёт примерно равномерно день за днём, без зависимости от того, топили вы или нет.
- Рано или поздно находится влага: на полу, на трубах, на салфетке.
Признаки неисправного бака:
- В холодном состоянии давление держится, но при нагреве резко скачет вверх, на 1 бар и больше, и доходит до срабатывания клапана.
- После срабатывания клапана в холодной системе давления уже не хватает, и вы подпитываете.
- Стрелка гуляет сильнее обычного от каждого включения котла.
- Сильные гидроудары и стуки при нагреве.
Это объясняется физикой. Вода при нагреве расширяется: в интервале от 10 до 80 градусов примерно на 3 процента. Если бак исправен, этот объём уходит в воздушную камеру через мембрану. Если воздуха нет или мембрана порвана, деваться объёму некуда, давление растёт, и лишнее выбрасывает клапан. Потом система остывает, воды в ней стало меньше, и стрелка падает.
Пример расчёта (иллюстрация)
Допущения: в системе 150 литров воды, нагрев от 10 до 80 градусов, расширение около 3 процентов. Тогда прирост объёма составляет примерно 4,5 литра. Эти 4,5 литра бак должен принять и вернуть при остывании. Если бак неисправен, при каждом нагреве клапан может выпускать часть этого объёма. За несколько циклов вы получите ту самую «течь», при которой снаружи ничего не капает, а подпитывать приходится часто.
Это расчёт для понимания масштаба, а не для подбора оборудования. Подбор объёма бака делают с учётом реального объёма системы, максимальной температуры и давления, и заниматься им лучше с мастером.
Проверяем расширительный бак сами
Это проверка из тех, которую при аккуратности можно сделать без специалиста. Нужны автомобильный манометр или насос с манометром и немного времени.
1. Выключите котёл и дайте системе остыть.
2. Если бак внешний и стоит с запорным краном на подключении, закройте кран. Если бак встроен в котёл, а запорного крана у него нет, придётся сбросить давление в системе до нуля. Делайте это через кран слива, а не через предохранительный клапан.
3. Найдите ниппель воздушной камеры на баке. Он похож на автомобильный и обычно закрыт пластиковым колпачком.
4. Измерьте давление воздуха. Сравните с паспортным значением и с давлением в холодной системе: как правило, предзаряд бака задают близким к статическому давлению системы.
5. Если воздуха нет, накачайте до нужной величины и проверьте, держится ли давление в течение дней.
6. Нажмите на золотник ниппеля. Если из него идёт вода, мембрана порвана, бак подлежит замене. Накачивание его не спасёт.
Если бак был без воздуха, а после накачки держит и котёл больше не сбрасывает воду, проблема решена. Если воздух снова уходит за недели, значит, мембрана или ниппель негерметичны.
Предзаряд проверяйте раз в год перед сезоном. Это занимает несколько минут и экономит на лишних подпитках.
Предохранительный клапан: сбрасывает или подтекает
Клапан бывает причиной падения давления двух видов.
- Сбрасывает в момент нагрева. Стрелка доходит до верхней границы, слышен лёгкий хлопок или шипение, из дренажной трубки идёт вода. Причина обычно в баке или в избыточной подпитке: вы подняли холодное давление слишком высоко, и расширение не помещается.
- Подтекает постоянно. Вода медленно капает из дренажной трубки даже на холодной системе при нормальном давлении. Частая причина: на седло попала накипь или грязь, и клапан не садится плотно. Иногда помогает кратковременное срабатывание вручную, но чаще клапан просто меняют.
Проверьте дренажную трубку: сухая ли она и нет ли на её конце следов подтёков. Если котёл висит над раковиной или трубка выведена в канализацию, подтёк можно проглядеть месяцами. Подставьте под срез стаканчик или заклейте срез салфеткой на сутки.
Не затыкайте клапан и не закручивайте его регулировку. Это защита от разрыва системы, и она должна работать.
Автоматический воздухоотводчик и краны Маевского
Мелкая течь воды из автоматического воздухоотводчика на котле или на гребёнке коллектора часто остаётся незамеченной: капля испаряется с горячей поверхности. Проверьте так: аккуратно протрите воздухоотводчик и приложите сухую салфетку на несколько часов. Если салфетка влажная, течь есть.
Колпачок воздухоотводчика должен быть слегка приоткрыт, иначе он не будет выпускать воздух. Это нормально и не течь. Но если из него сочится вода, деталь меняют или чистят.
Краны Маевского на радиаторах после спуска воздуха закрывайте до конца, но без усилия. Перетянутый кран срывает резьбу, а недотянутый сочится.
Скрытая течь и теплообменник котла
Если все видимые узлы сухие, а давление продолжает падать, остаются два сценария.
Скрытая течь в трубах. Это стяжка пола, ниши, подшивные потолки, шахты. Признаки: влажное пятно на полу или стене, плесневый запах, пол в одном месте холоднее при работающем «тёплом поле», повышенный расход воды из подпитки. Если у вас есть счётчик на линии подпитки, запишите показания до и после подпитки: он покажет, сколько воды ушло в систему. Само по себе это отличный диагностический факт.
Течь внутри котла. В двухконтурном котле пластинчатый теплообменник ГВС разделяет контур отопления и горячую воду. При микротрещине вода из отопления может перетекать в линию горячей воды, и снаружи нигде не видно. Косвенный признак: давление падает быстрее при пользовании горячей водой, а в ГВС иногда меняется вкус и температура. Диагностику и замену теплообменника должен делать мастер.
Для поиска скрытой течи используют опрессовку: систему заполняют, выдерживают заданное давление и смотрят на манометр. Её делают с подготовкой, с учётом допустимого давления для каждого элемента, и без мастера лучше не проводить. Часть оборудования, например настенный котёл, при опрессовке нужно отсекать краном, иначе его можно повредить.
Антифриз: добавить в воду или нет
Если в системе антифриз, доливать в неё воду из крана нельзя: он разбавится, и защита по температуре упадёт. Доливают только тот же антифриз в той же концентрации, и узнать, что именно залито, можно по документам монтажников. Если документов нет, лучше проверить плотность прибором на пробе и не гадать.
Дополнительно знайте, что у антифриза иная теплоёмкость и вязкость, чем у воды, а утечки он даёт чаще, потому что просачивается там, где вода не проходит. Многие уплотнения под него подбирают отдельно. И не смешивайте разные теплоносители: составы на основе гликолей разных марок могут быть несовместимы между собой.
Если система залита антифризом, а подпитывать приходится водой из крана, считайте это сигналом: что-то идёт не так, и текущую воду надо заменить на правильный теплоноситель после поиска течи.
Как подпитывать правильно
Если течи нет, а давление за сезон просело немного, подпитка нормальна. Порядок такой.
1. Подпитывайте холодную систему. Заливать холодную воду в горячий котёл нельзя: резкий перепад температур может повредить теплообменник.
2. Откройте кран подпитки плавно и следите за стрелкой.
3. Остановитесь, не доходя до верхней границы паспортного диапазона для холодной системы. Лучше недоливать, чем переливать.
4. Закройте кран до конца и убедитесь, что давление не растёт само.
5. Запишите дату и давление до и после. Через месяц у вас появится статистика.
6. Если вы подняли давление, стравите воздух из радиаторов и дождитесь, пока давление установится.
Если в вашей системе подпитка идёт через гибкий шланг, после работы отсоедините его. Постоянно подключённый шланг с неплотным краном оставляет систему открытой для водопровода, и давление может расти до срабатывания клапана.
Почему после подпитки появляется воздух
Свежая вода приносит растворённый воздух. При нагреве он выходит в виде пузырьков и скапливается в верхних точках: на радиаторах верхних этажей, на воздухоотводчиках. Появляются булькание, шум в трубах, холодные верхние части радиаторов. Давление при этом может опять немного просесть, потому что воздух уходит через воздухоотводчик, а вы его освободили.
Поэтому после подпитки через день-два проверьте верхние радиаторы, стравите воздух и снова посмотрите на манометр. Если так приходится делать каждую неделю, это ещё один довод за поиск причины.
Что можно делать самому, а что только мастеру
Можно:
- вести журнал давления: дата, холодное давление, подпитывали или нет;
- осматривать соединения и подставлять сухую салфетку;
- проверять и подкачивать воздух в расширительном баке по инструкции;
- спускать воздух из радиаторов краном Маевского;
- аккуратно подпитывать холодную систему по порядку выше.
Только мастеру:
- любые работы внутри котла: теплообменник, насос, трёхходовой клапан, вскрытие корпуса;
- замена предохранительного клапана и работа с газовой арматурой;
- опрессовка системы и поиск скрытой течи;
- замена теплоносителя, промывка, подбор антифриза;
- изменение настроек бака и подбор его объёма.
Техника безопасности
- Перед любыми действиями с баком и арматурой отключите котёл и электропитание. Дайте системе остыть: горячая вода и пар обжигают.
- Не открывайте предохранительный клапан и спускные краны на горячей системе. Дренаж направляйте в ёмкость или канализацию.
- При запахе газа не включайте свет и приборы, откройте окна, перекройте газ, выйдите из дома и звоните в аварийную службу.
- Если вода течёт рядом с электрической арматурой, щитком или розетками, сначала отключите питание на вводном автомате, и только после этого занимайтесь течью.
- Не накачивайте бак выше паспортного значения и не затыкайте дренаж клапана.
Типовые ошибки
- Подпитывать и не записывать. Без журнала невозможно понять, течёт система или нет.
- Поднимать холодное давление «с запасом». Чем выше исходное давление, тем быстрее клапан упрётся в верхнюю границу при нагреве.
- Заливать воду в горячий котёл. Перепад температур ломает теплообменник.
- Считать, что «подтекает по чуть-чуть, потерплю». Мелкая течь быстро растёт, а коррозия от свежей воды идёт всё это время.
- Обвинять только радиаторы. Чаще проблема в баке или воздухоотводчике, а не в трубах.
- Не проверять бак годами. Мембрана стареет, и воздух из камеры постепенно уходит даже у исправного бака.
- Менять воду на антифриз без промывки и без учёта уплотнений.
Частые вопросы
Сколько раз в сезон нормально подпитывать систему?
Один-два раза, чаще в начале сезона, когда выходит воздух после запуска. Если подпитка нужна каждые одну-две недели, ищите причину.
Давление упало до нуля, котёл не включается. Что делать?
Котёл блокируется защитой по низкому давлению. Проверьте, нет ли воды на полу и под радиаторами. Если течи не видно, подпитайте холодную систему до паспортного значения и включите котёл. Если давление снова пропало за часы, вызывайте мастера: есть крупная течь.
Давление растёт до верхней отметки и клапан сбрасывает воду. Это опасно?
Опасности для людей нет, клапан для этого и поставлен. Но это сигнал: бак, избыточная подпитка или накипь на клапане. Игнорировать нельзя, потому что после каждого сброса вы опять подпитываете систему свежей водой.
Можно ли добавлять в воду присадки для остановки течи?
Герметики для систем отопления существуют, но они подходят не всем системам и могут забивать узкие каналы теплообменника и термостатические клапаны. Решение принимайте только с мастером и после проверки совместимости с вашим котлом. Причину течи они не устраняют.
Как узнать, что воздух в баке есть, не разбирая ничего?
Постучите по корпусу бака: верхняя часть, где воздух, звучит гулко, нижняя, где вода, глуше. Это только ориентир. Точно покажет манометр на ниппеле при сброшенном давлении воды.
Почему давление падает именно зимой?
Зимой система работает на большей температуре. Если бак уже слабый, он не справляется с расширением, и клапан сбрасывает воду. Летом нагрузки нет, и проблема не заметна.
Как часто проверять давление?
В сезон смотрите на манометр раз в несколько дней и записывайте. Перед началом сезона проверьте бак и осмотрите соединения.
Что вы увидите, услышите и измерите: наблюдения для самопроверки
Диагноз по описанию не ставят, но наблюдения читателя сильно сужают поиск. Сверьтесь с этим списком.
- Увидите. Белёсый налёт или рыжие потёки на соединениях и под радиаторами: так выглядит старая течь, где вода испарилась и оставила соли или ржавчину. Тёмные пятна на стяжке или обоях. Мокрый срез дренажной трубки клапана.
- Услышите. Шипение или короткий хлопок в момент нагрева: сработал клапан. Бульканье и «переливание» в радиаторах: воздух. Стуки при включении и остановке насоса: гидроудар, нередко при слабом баке.
- Измерите. Холодное давление утром, горячее давление при выходе на режим, разницу между ними. Давление воздуха в баке при сброшенной воде. Если разница между холодным и горячим давлением больше 1 бара, а в баке воздуха нет, картина типична для неисправного бака. Но порог зависит от системы, и окончательно её оценивает мастер.
- Сравните. Показания встроенного манометра котла и отдельного. Если они расходятся, один из них врёт, и все выводы о давлении будут неточными.
Границы этого совета
Статья описывает типовую логику поиска причины в закрытых системах отопления с расширительным баком. Она не заменяет очной диагностики. Не зная вашего котла, объёма системы, схемы разводки, возраста труб и теплоносителя, нельзя сказать, где именно теряется вода, и никто честно не гарантирует результат по описанию.
Сразу вызывайте мастера или аварийную службу, если:
- вода течёт интенсивно или давление падает до нуля за часы;
- вода попала на электрику, щиток, розетки или сам котёл;
- чувствуете запах газа;
- клапан сбрасывает воду при каждом нагреве, а бак вы проверили и он исправен;
- на котле появились ошибки по давлению или перегреву, которые не уходят после подпитки.
Любые цифры в этой статье справочные. Рабочие значения давления, объёма бака, температуры и допустимой подпитки задаёт изготовитель вашего оборудования в инструкции.
Что записать перед звонком
- Давление в холодной системе до и после подпитки.
- Как часто подпитываете и сколько долива уходит.
- Видели ли вы влагу или следы на полу и под радиаторами.
- Какой теплоноситель залит: вода или антифриз.
- Модель котла и тип: одноконтурный или двухконтурный.
- Срабатывает ли предохранительный клапан и при каком давлении.
- Падает ли давление в холодной системе при выключенном котле.
Напишите в комментариях, как часто вы подпитываете систему и на сколько делений падает стрелка: подскажу, где искать течь.
На чём основан текст
Основа: общие принципы гидравлики закрытых систем отопления (тепловое расширение воды, работа мембранного расширительного бака, назначение предохранительного клапана), а также инструкции и паспорта изготовителей котлов, баков и арматуры. Конкретные давления и объёмы для вашей модели берите из её инструкции. Текст не заменяет очного осмотра системы и работы специалиста по газовому и электрическому оборудованию.
