За 18 лет монтажа я видел сотни вариантов обвязки котлов — от грамотных решений до таких схем, которые приходилось полностью переделывать через год. Обвязка котла — это не просто набор труб и фитингов вокруг агрегата. Это гидравлическая схема, от которой зависит, как система будет работать всю свою жизнь: будет ли котёл выходить из строя через 3 года или прослужит 15 лет без серьёзных проблем.

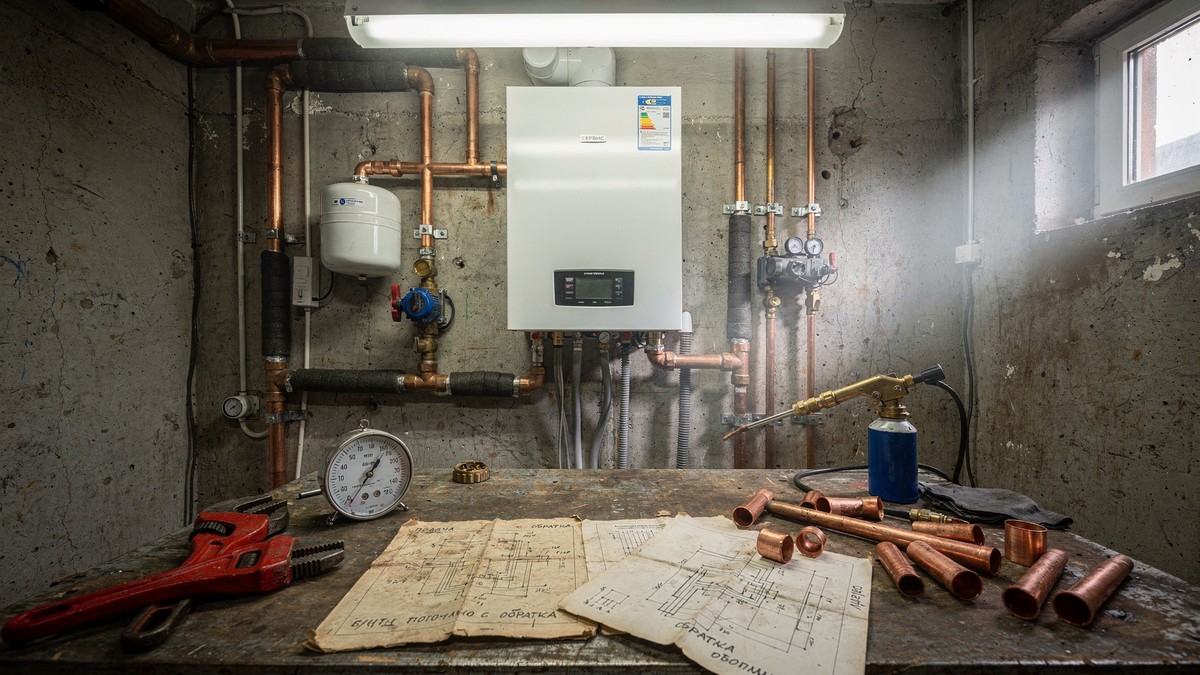

Что входит в обвязку котла
Под обвязкой понимается весь комплект оборудования и трубопроводов, который соединяет котёл с системой отопления. В минимальный состав входят:
- Расширительный бак — для закрытых систем мембранный, объём подбираем от объёма системы (обычно 10% от общего объёма теплоносителя)
- Циркуляционный насос — Grundfos UPS 25-60 или Wilo Star-RS 25/6 покрывают большинство частных домов
- Группа безопасности — манометр, автоматический воздухоотводчик, предохранительный клапан 3 бар
- Фильтр-грязевик — обязательно на обратке перед котлом
- Запорная арматура — шаровые краны на подаче и обратке котла, балансировочные клапаны
- Коллектор — при разветвлённой системе с несколькими контурами
На прошлой неделе монтировали систему в доме 240 м? на улице Куконковых в Иваново. Хозяин купил настенный газовый котёл Navien Deluxe 30K и планировал обойтись минимальной обвязкой. Когда посчитали все контуры — радиаторы на двух этажах плюс тёплый пол в санузлах и на кухне — стало понятно, что без гидравлической стрелки и коллектора разной температуры там не обойтись. Такие решения принимаются на этапе проектирования, а не после монтажа.
Типовые схемы обвязки
Однотрубная и двухтрубная система
Однотрубная схема встречается в старом жилом фонде Иваново — хрущёвки, сталинки. При автономном отоплении частного дома мы её рекомендуем только для небольших одноэтажных домов до 80 м?, где количество радиаторов в контуре не превышает 5-6 штук. Главный минус — последний радиатор в цепочке всегда холоднее первого, и это принципиально не исправить балансировкой.
Двухтрубная схема — наш стандарт для частных домов в Ивановской области. Отдельная подача и обратка к каждому радиатору дают возможность нормально отбалансировать систему. Трубы Rehau Rautitan stabil 20 мм для основных магистралей и 16 мм для подключения радиаторов — типовое решение для дома 150-200 м?.
Коллекторная схема с лучевой разводкой
Набирает популярность последние 5-6 лет. Каждый радиатор или контур тёплого пола подключается отдельной трубой к коллектору. Трубы прячутся в стяжку или штробы. Плюс — полный контроль над каждым контуром, удобно при автоматизации. Минус — расход трубы существенно выше, при доме 180 м? добавляйте 15-20% к стоимости материалов по сравнению с двухтрубной схемой.
Схема с гидравлическим разделителем
Когда мощность котла превышает 35 кВт или в системе три и более независимых контура с разными температурными режимами — ставим гидравлическую стрелку. Например, котёл Buderus Logamax Plus GB172-42 на дом 300 м? с тёплым полом, радиаторами и контуром ГВС через бойлер косвенного нагрева. Без гидравлического разделителя насосы разных контуров будут мешать друг другу, и котёл начнёт тактовать — включаться и выключаться каждые 2-3 минуты. Это его убивает за 3-4 года вместо 10-12.
Особенности монтажа в Иваново
Жёсткость воды в Иванове — около 7-9 мг-экв/л по данным городского водоканала. Это жёсткая вода, и без умягчения или хотя бор фильтрации котёл с пластинчатым теплообменником (а это большинство настенных газовых котлов) накапливает накипь быстро. Мы всегда устанавливаем полифосфатный дозатор или систему умягчения на линии холодной воды к котлу. Стоимость полифосфатного дозатора с картриджем — 3 500-5 000 рублей, замена картриджа раз в год — 500-800 рублей. Это в разы дешевле промывки теплообменника, которая стоит от 4 000 рублей.
Давление газа в частном секторе Иванова и Ивановской области нередко падает ниже нормы — особенно в сильные морозы, когда все топятся. Если давление опускается ниже 13 мбар, котёл начинает работать нестабильно или отключается по ошибке. Мы это видели на объектах в Лежнево, Тейково, в посёлках Ивановского района. Решение — правильная настройка горелки под реальное давление газа при пуско-наладке, а не просто запуск по умолчанию.
Климатический расчёт для Иваново: расчётная температура наружного воздуха -28°C, температура наиболее холодной пятидневки. Это важно при подборе мощности котла. Для дома 150 м? с нормальным утеплением (стены 300 мм газобетона + 100 мм минваты, окна с тройным стеклопакетом) реальная пиковая нагрузка — 10-12 кВт. Котёл на 24 кВт здесь будет хронически тактовать. Мы подбираем котёл с запасом 20-25% к расчётной нагрузке, а не «чем мощнее, тем лучше».
Сколько стоит обвязка котла
Честные цифры по материалам и работам на 2025 год для частного дома в Иваново. Цены на материалы указаны без монтажа:
Материалы (типовой дом 150 м?, двухтрубная схема, настенный котёл до 25 кВт):
- Расширительный бак 24 л (Reflex NG 24) — 4 500-5 500 руб.
- Циркуляционный насос Grundfos UPS 25-60 — 8 000-10 000 руб.
- Группа безопасности (Watts KSG 3/4″) — 2 500-3 500 руб.
- Фильтр-грязевик 1″ — 1 200-1 800 руб.
- Шаровые краны Valtec 3/4″ и 1″ (комплект) — 3 000-4 000 руб.
- Трубы Rehau Rautitan stabil 16/20 мм, 100 п.м. — 18 000-22 000 руб.
- Фитинги, хомуты, крепёж — 7 000-10 000 руб.
- Полифосфатный дозатор с картриджем — 3 500-4 500 руб.
Итого материалы: 47 700-61 300 руб. (без котла и радиаторов)
Стоимость монтажных работ:
- Монтаж обвязки настенного котла (базовый комплект) — от 12 000 руб.
- Монтаж обвязки напольного котла (сложнее, больше соединений) — от 18 000 руб.
- Добавление гидравлической стрелки с коллектором на 3 контура — 15 000-22 000 руб.
- Пуско-наладка и балансировка системы — 5 000-8 000 руб.
- Коллекторная разводка (лучевая схема, 150 м?) — доплата 25 000-35 000 руб.
Полная стоимость монтажа обвязки «под ключ» для дома 150 м? с двухтрубной схемой — от 75 000 до 110 000 рублей с материалами и работой. В эту сумму котёл и радиаторы не входят.
Срок монтажа обвязки при готовых трассах — 2-3 дня. Если одновременно прокладываем трубы по дому — 5-8 рабочих дней в зависимости от площади и сложности.
На чём экономить точно не стоит
Частая ситуация: звонит клиент, жалуется, что котёл шумит, плохо греет, вылетает ошибка давления. Приезжаем — обвязку делали сами или нанимали «мастера на час». Находим типичный набор проблем:
Расширительный бак стоит на подаче. Правильное место — на обратке перед насосом. На подаче бак работает в условиях постоянного теплового удара и выходит из строя за 2-3 года.
Группа безопасности отсутствует или установлена после запорной арматуры. Это нарушение, которое при превышении давления может привести к аварии.
Насос стоит на подаче. Стандартный монтаж — на обратке, где температура ниже и насос работает в комфортных условиях. Исключение — некоторые схемы с конденсационными котлами, где производитель прямо указывает позицию насоса.
Фильтр-грязевик пропущен или стоит после котла. Взвесь и шлам из системы попадают прямо в теплообменник. Котёл Vaillant turboTEC plus с забитым теплообменником — это расходы от 15 000 рублей на промывку или замену.
Воздухоотводчики только на котле. В системе есть мёртвые зоны — верхние точки стояков, дальние радиаторы. Без автоматических воздухоотводчиков в этих точках система не прогревается нормально и начинается гидравлический шум.
Экономия на материалах обвязки — это 5 000-8 000 рублей разницы при монтаже. Устранение последствий этой экономии через год-два обходится в 20 000-50 000 рублей.
Порядок работы при монтаже обвязки
Когда мы берём объект в работу, последовательность такая: сначала выезд на замер и составление схемы — это 1-2 часа на месте. Смотрим на место установки котла, считаем контуры, определяем схему разводки. После согласования схемы — спецификация материалов и смета. Закупка занимает 1-3 дня, большинство позиций есть на складах ивановских поставщиков.
Монтаж начинаем с установки котла и якорных точек — коллекторов, гидрострелки, если она есть. Потом прокладываем магистрали и разводку по помещениям. Заканчиваем обвязкой непосредственно котла — группа безопасности, насос, расширительный бак, запорная арматура. После опрессовки системы давлением 1,5 бара в течение 30 минут — пуск и наладка. Балансировку делаем при работающей системе, не раньше.
Если планируете монтаж или переделку системы отопления — звоните в ОВиК ПРО по телефону +7 (4852) 20-05-00 или оставляйте заявку на сайте ovikpro.ru. Выезд на замер по Иваново бесплатный.
