За 18 лет монтажа систем отопления я видел всякое — котлы, стоящие прямо на полу без единого шаровика, «обвязку» из пяти метров гофры и пластикового ведра под конденсатом. Люди экономят на монтаже, потом звонят нам и просят переделать. Поэтому решил написать подробно: что такое нормальная обвязка котла, какие схемы мы используем в Иваново, сколько это стоит и почему ценник именно такой.
Что входит в обвязку котла и почему это важно

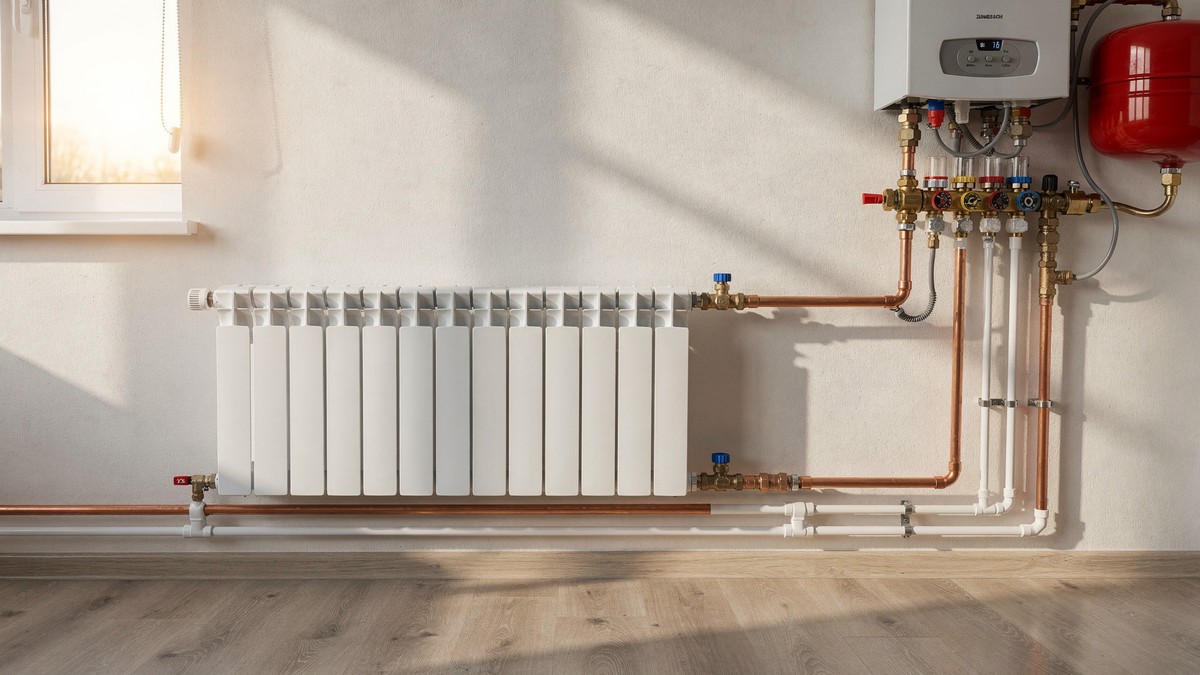

Обвязка — это всё оборудование и трубопроводы, которые связывают котёл с системой отопления и ГВС. Сам котёл греет теплоноситель, а обвязка управляет давлением, защищает котёл от гидроударов, отсекает его при аварии и позволяет нормально обслуживать систему.
Полная обвязка газового котла включает:
- шаровые краны на подаче и обратке
- фильтр-грязевик (сетчатый или магнитный)
- группу безопасности: манометр, предохранительный клапан 3 бар, автоматический воздухоотводчик
- расширительный бак (для закрытых систем)
- циркуляционный насос (если котёл без встроенного)
- коллектор или гребёнку при лучевой разводке
- обратный клапан
- шаровики и американки для возможности снять любой узел без слива системы
На прошлой неделе монтировали систему в частном доме 140 м? в Иванове на ул. Лежневской. Хозяин купил настенный двухконтурный Baxi LUNA Duo-tec+ 28. Котёл с встроенным насосом и расширительным баком, но бак там маленький — 8 литров. При объёме системы около 80 литров этого хватает только если трубопроводы совсем короткие. Мы поставили внешний бак на 18 литров дополнительно.
Типовые схемы обвязки для домов в Иваново
Однотрубная и двухтрубная система
Однотрубную схему мы монтируем крайне редко — только в домах до 60 м? с тремя-четырьмя радиаторами, когда бюджет жёстко ограничен. Главный минус: последний радиатор в цепочке получает теплоноситель на 15-20°C холоднее первого. Регулировать такую систему сложно.
Двухтрубная схема — наш основной выбор для частных домов в Иваново. Подача и обратка идут параллельно, каждый радиатор подключается независимо. Расход трубы вырастает примерно на 30-40%, зато все приборы работают при одинаковой температуре теплоносителя, и термоголовка на каждом радиаторе реально управляет температурой в комнате.
Лучевая разводка с коллектором
Популярна в новых домах с тёплыми полами или при смешанной системе «радиаторы + тёплый пол». Все контуры выходят из одного распределительного коллектора. Для дома 120-150 м? ставим коллектор Rehau или Meibes на 6-8 выходов. Трубы прячутся в стяжку или в штробы, никаких соединений в скрытом слое — только цельный отрезок от коллектора до прибора.
Для Иваново это особенно актуально: у нас жёсткая вода, и открытые соединения в стяжке через несколько лет дают течи из-за коррозии фитингов. Полиэтиленовая труба PE-RT или сшитый полиэтилен PEX-a без стыков в теле пола — надёжнее.
Каскад котлов
Для домов от 300 м? иногда ставим два котла в каскад. Один работает в базовом режиме, второй подключается в морозы. В Иваново зимой температура опускается до -28°C (расчётная -30°C по СП 131), и для большого дома один котёл на пределе мощности — это риск. Два котла по 24 кВт надёжнее одного на 48 кВт: если один встанет на сервис, второй поддержит минимальную температуру.
Оборудование: что мы ставим и сколько стоит
Ниже — реальные цены на оборудование и материалы для обвязки по состоянию на 2025 год. Это не прайс-лист, а примерные цифры для понимания бюджета.
Котлы (настенные двухконтурные газовые):
- Baxi LUNA-3 Comfort 24 — 42 000-48 000 руб.
- Navien Deluxe 24k — 52 000-58 000 руб.
- Bosch Gaz 6000 W 24H — 55 000-62 000 руб.
- Vaillant turboTEC plus VUW 242/5-5 — 78 000-88 000 руб.
Узлы обвязки:
- Группа безопасности Watts (Италия) 3/4″ — 2 200-2 800 руб.
- Расширительный бак Reflex N 18 л — 3 500-4 200 руб.
- Расширительный бак Reflex N 24 л — 4 800-5 600 руб.
- Циркуляционный насос Grundfos UPS 25-60 — 9 500-11 000 руб.
- Циркуляционный насос Wilo Star-RS 25/4 — 6 800-8 200 руб.
- Фильтр-грязевик 3/4″ косой — 600-900 руб.
- Магнитный фильтр Fernox TF1 — 4 500-5 500 руб.
- Шаровой кран 3/4″ Valtec — 280-350 руб./шт.
- Американка 3/4″ Valtec — 180-220 руб./шт.
Коллекторы для лучевой разводки:
- Коллектор Rehau 6 выходов с расходомерами — 18 000-22 000 руб.
- Коллектор Meibes 8 выходов с расходомерами — 24 000-28 000 руб.
- Шкаф встроенный под коллектор — 3 500-5 000 руб.
Трубы:
- Полипропилен Ekoplastik PN20 25 мм — 85-110 руб./м
- Сшитый полиэтилен PEX-a Rehau 16?2 мм — 95-125 руб./м
- Металлопластик Valtec 16?2 — 55-75 руб./м
Стоимость монтажа обвязки котла в Иваново
Цена монтажа зависит от типа схемы, количества контуров, наличия тёплых полов и сложности котельной. Мы в ОВиК ПРО считаем каждый проект отдельно, но ориентировочные цифры такие:
Базовая обвязка настенного котла (группа безопасности, расширительный бак, фильтр, краны, подключение к двум контурам) — 8 000-14 000 руб. работа, плюс материалы.
Обвязка котла с монтажом двухтрубной системы для дома 100-150 м?, 8-12 радиаторов — 45 000-75 000 руб. под ключ, включая трубы, фитинги и радиаторы средней ценовой категории.
Монтаж лучевой разводки с тёплыми полами в доме 120 м? — 110 000-150 000 руб. под ключ: коллектор, трубы в стяжку, смесительный узел для контуров пола, насосы, балансировка.
Каскад двух котлов с автоматикой — от 180 000 руб. за монтаж без стоимости оборудования.
Срок монтажа обвязки котла с двухтрубной системой в доме до 150 м? — 5-8 рабочих дней. Лучевая разводка с тёплым полом занимает 10-16 дней с учётом заливки стяжки и её набора прочности.
Особенности монтажа в Иваново
Несколько вещей, которые мы учитываем при работе в нашем регионе.
Жёсткость воды. Вода в Иванове жёсткая — жёсткость 7-9 мг-экв/л по разным районам. Это означает быстрое образование накипи в теплообменнике котла, особенно в двухконтурных моделях с проточным нагревом ГВС. Мы рекомендуем ставить магнитный фильтр Fernox TF1 или аналог на вход котла и раз в 2-3 года промывать теплообменник. Для дорогих котлов Vaillant или Viessmann имеет смысл поставить умягчитель или систему дозирования реагентов.
Давление газа. В частном секторе Иваново давление в сети нередко «гуляет» — особенно в посёлках на границе города, где изношенные сети. Зимой в морозы давление может падать до 130-150 мбар при норме 200 мбар. Котлы с модуляцией горелки (Navien, Baxi с Digit-контроллером) справляются лучше старых одноступенчатых.
Типичные дома. Большинство наших заказов — это кирпичные дома 80-150 м? постройки 2000-2015 годов и новые дома в газобетоне. В газобетонных домах с хорошим утеплением котёл 24 кВт часто работает в диапазоне 30-50% мощности — это нормально для конденсационных моделей, они в таком режиме наиболее эффективны. Для кирпичного неутеплённого дома 120 м? зимой нужно реально 15-18 кВт в пиковую нагрузку.
Дымоход. В Иваново частый вопрос — куда вывести коаксиальный дымоход при реконструкции старого дома. В кирпичных домах с толстыми стенами (60-80 см) длина горизонтального участка иногда превышает допустимую для стандартного коаксиала. Тогда ставим раздельный дымоход: 80 мм отдельно на выхлоп, 80 мм на воздухозабор. Это дороже на 4 000-7 000 руб., но решает проблему тяги.
Ошибки, которые увеличивают стоимость переделки
Частая ситуация: звонит клиент, жалуется, что котёл постоянно сбрасывает давление и горит индикатор ошибки. Приезжаем — стоит расширительный бак на 8 литров, который шёл в комплекте с котлом, при объёме системы 120 литров. Бак просто не справляется. Замена и перемонтаж — 6 000-9 000 руб. с работой. Если бы сделали сразу правильно, обошлось бы вдвое дешевле.
Ещё одна ошибка — отсутствие балансировочных кранов на радиаторах. Система работает: котёл греет, насос качает, но в дальних комнатах прохладно, а в ближних — жарко. Балансировка — это отдельная работа, но без неё двухтрубная система не раскрывает свой потенциал. На каждый радиатор нужен термостатический клапан (Danfoss RA или Valtec) и балансировочный кран на обратке.
Третье — экономия на фильтрах. Чёрная вода после первого отопительного сезона убивает насос. Магнитный фильтр на 4 500 руб. сберегает насос за 9 000 руб. и теплообменник котла за 15 000-20 000 руб.
Если планируете монтаж или реконструкцию системы отопления — звоните нам в ОВиК ПРО, посчитаем конкретно под ваш дом.
